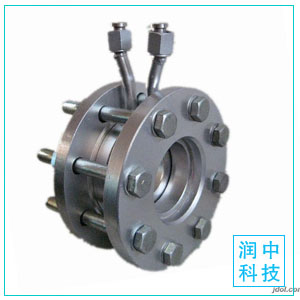

      孔板流量計包含了三個部分 ：一是孔板 ；二是導壓管路 ；三是差壓變送器。其中，孔板屬于節流元件，主要作用是把介質轉換為差壓。而差壓的大小主要是利用導壓管路傳遞到差壓變送器的膜盒之中，再利用膜盒的正負壓室的隔離膜片。利用硅油填充液把壓差傳遞到測量膜片，這樣測量膜片就會向左右偏移。而測量膜片為電容式差壓變送器的差動電容電極，與兩固定電極一起形成差動電容器，當測量膜片由于左右偏移而使得差動電容大小改變之后，及時的把差動電容加入差壓變送器電路之中，并采取放大的方式將其轉換為4~20m A 的標準信號，并采取流量的方式顯示。
