氧化鋯氧量分析儀

一、用途
　　RZ-ZOY-4系列智能氧化鋯氧量分析儀是一種實用可靠的自動化分析儀表。能與各種電動單元儀表、常規顯示記錄儀表及DCS集散控制系統配合作用，可對鍋爐、窯爐、加熱爐等燃燒設備在燃燒過程中所產生的煙氣含量進行快速、正確的在線檢測分析。以實現低氧燃燒控制，達到節能目的，減少環境污染。
       RZ-ZOY-4系列智能氧化鋯氧量分析儀有ZOY型氧化鋯探頭（一次儀表）和ZOY氧量變送器（二次儀表）二部分組成。

二、工作原理

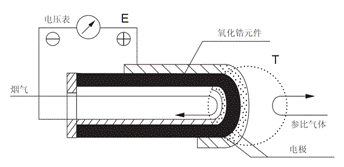

　　１、氧化鋯鋯管是一種金屬氧化物，在高溫下形成固態電解質具有傳導氧離子的特性。被測氣體（煙氣）通過探頭過濾器，進入氧化鋯鋯管的內側，參比氣體（空氣）通過自然對流進入探頭氧化鋯鋯管的外側。當鋯管內外側氧濃度不同時，在氧化鋯鋯管內外兩側間會產生氧濃差電動勢。（見圖一）

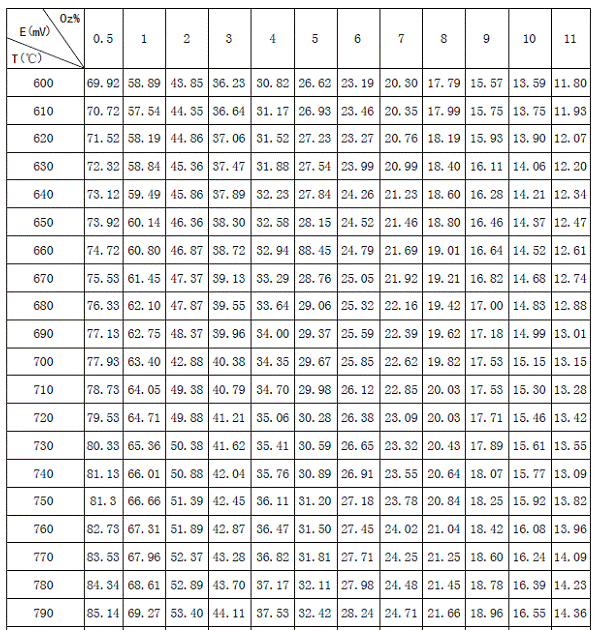

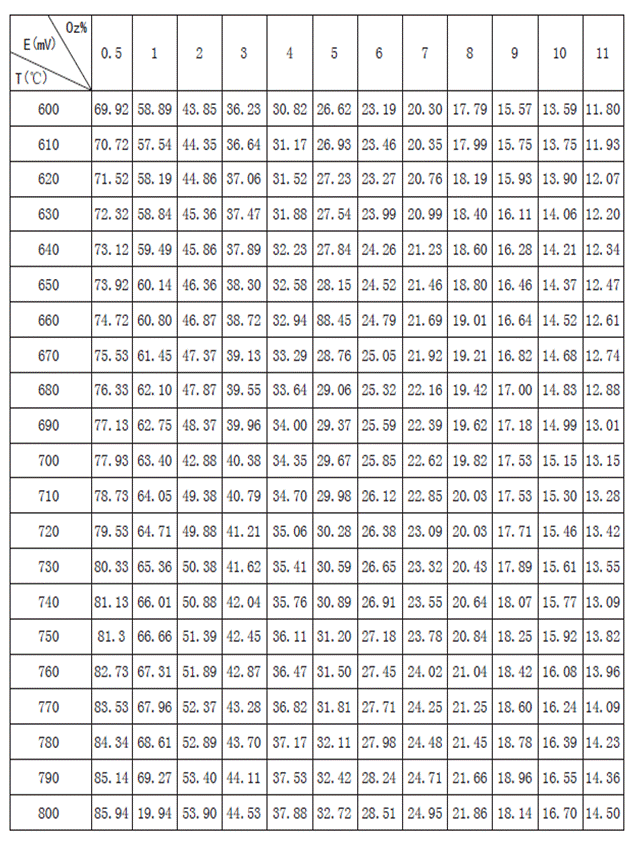

這種氧濃差電動勢可用奈斯特（Nerast）公式表示如下：

式中：EZ—氣濃差電動勢，單位mV
　　　　　R—理想氣體常數，8.314焦耳/度·克分子
　　　　　T—**工作溫度K，273.16+T℃
　　　　　n—參加反應的電子數，為４
　　　　　F—法拉弟常數，96500庫侖
　　　　　PA—參比氣體（空氣）嘗試取20.6%
　　　　　PO—被測氣體（煙氣）濃度，單位%
　　在參比氣體氣體確定下，氧化鋯探頭輸出的氣深度差電動勢Ez僅于探頭工
作溫度和被測氣體濃度成函數對應關系。
　?。?、ZOY型氣量變送器主要作用就是將氣化鋯探頭輸出的氣濃差電動勢Ez轉
換成與被測煙氣含氣量成線性關系的電流信號輸出。

型號規格及技術指標

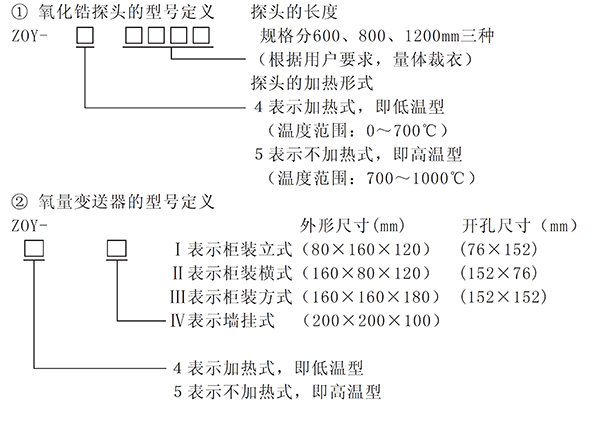

3.1 型號規格
