電磁流量計傳感器的不當安裝導致測量精度下降及解決方案

工業生產中使的流量儀表由于影響因素較多，儀表的原理多達10余種，類型不少于200多。在整個自動化控制系統中，流量儀表作為信號源頭，數量雖雖然只占系統自動化儀表的1/5，但價格約占1/3；在科學評估節能降耗、污染排放中占監控儀表一半以上。因此，它在國民經濟中有著重要的地位。

在目前的石油化工、水資源處理、食品工業等生產領域，電磁流量計已成為一種使用相當普遍的流量測量儀表，其技術已屬于成熟的技術，產品性能和可靠性都很好，電磁流量計作為一種精密儀表，對于安裝和使用的條件和要求較高，在使用過程中，由于操作上的疏忽和不符合規范，導致或多或少會出現一些狀況，這就需要操作人員在安裝前仔細閱讀產品使用說明書，按照使用的規范要求，同時注意選擇正確的安裝位置就能很好地發揮電磁流量計的效能，就能夠有效地保證其工作的穩定性，確保其測量的數據精度與使用壽命。

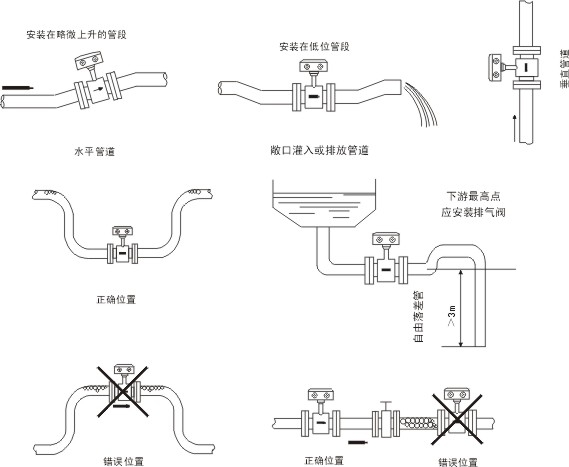

電磁流量計傳感器應安裝在室內干燥通風處。避免安裝在環境溫度過高的地方，不應受強烈振動，盡量避開具有強烈磁場的設備，如大電機，變壓器等。避免安裝在有腐蝕性氣體的場合。安裝地點便于檢修。這是保證傳感器正常運行的環境條件。為了保證傳感器測量管內充滿被測介質，變送器好垂直安裝，流向自下而上。尤其是對于液固兩相六，必須垂直安裝。若現場只允許水平安裝，則必須保證兩電極在同一水平面。

電磁流量傳感器的電極所測出的幾毫伏交流電勢，是以傳感器內電位為基礎的。為了使液體電位穩定并位傳感器與流體保持等電位，以保證穩定的進行測量，傳感器外殼與金屬管兩端應有良好的接地，轉換器外殼也應接地。接地電阻不能大于10∩，不能與其它電器設備的接地線共用。如果不能保證傳感器外殼與金屬管道良好接觸，應用金屬導線將它們連接起來。再可靠接地。

為了避免干擾信號，傳感器和轉換器之間的信號必須用屏蔽導線傳輸。不允許把信號電纜和電源線平行放在同一電纜鋼管內。信號電纜長度一般不得超過30m。轉換器安裝地點應避免交、直流強磁場和振動，環境溫度為-20-50℃，不含有腐蝕性氣體，相對濕度不大于80%。為了避免流速分相對測量的影響，流量調節閥應設置在傳感器下游。對于小口徑的傳感器來說，因為從電極中心到流量計進口端的距離已相當于好幾倍直徑D的長度，所以對上游直管可以不做規定。但對口徑較大的電磁流量計，一般上游應有5D以上的直管段，下游一般不做直管段要求。

總之，要保證電磁流量計的測量精度，正確的安裝位置是很重要的，如果您在的使用現場情況復雜，難以選擇正確的安裝點，請及時聯系潤中儀表科技，好能提供現場的實拍照片，便于工程師幫您分析并提供佳解決方案。

本文由潤中儀表科技有限公司整理發布。
