帶遠傳磁翻板液位計無液位顯示信號原因及浮子滯頓的解決方法

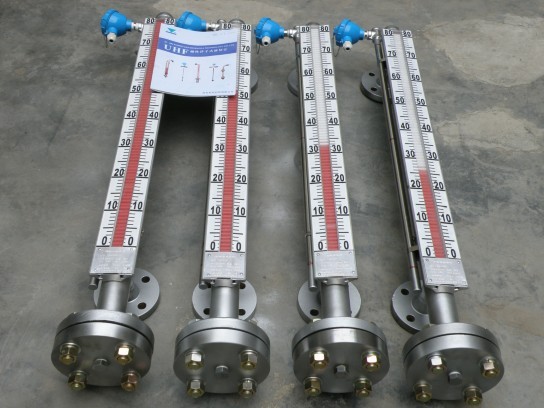

磁翻板液位計作為一種可以在現場實地顯示液位的產品，在廣大的石油、化工、制藥、食品行業有著巨大的使用量，適用于工業生產過程中各種承壓（或敞開）貯液設備（塔、缸、槽、球形容器和鍋爐）的液體介質的液位的檢測。能就地顯示各種液體的工作情況和液位高度。普通現場的磁翻板液位計通過增加遠傳部件，就可以實現液位信號的遠傳輸，通過一定的電氣裝置達到自動控制和測量液位的目的，操作人員可以直接在中控室內獲取測量數據，實現遠距離測量和控制。在日常的生產中，經常會有用戶向我們詢問帶遠傳磁翻板液位計為什么輸出無液位顯示，但是遠傳到控制室的液位顯示器顯示正常。這種情況是何原因造成的呢，如何解決？

從這個現象判斷，很有可能是現場磁翻板液位計的翻板指示器里面的翻柱損壞了。會不會是浮子壞了，沒有磁性了。翻板液位計的翻板不動了說明液位計堵了，也就是說浮球不動了。這是的遠傳液位計指示正常。這是為什么呢？遠傳液位計不是通過浮球的上下運動來傳遞電信號的嗎?不會。因為磁翻板液位計遠傳部分也是通過浮子的磁性來傳遞信號的（磁耦合作用），如果浮子失去磁性，那么現場指示和遠傳顯示都會出問題。而遠傳液位顯示器是有液位顯示的。因此，是磁翻板液位計的翻板指示器里面的翻柱損壞了。

因此只要有針對性地找到這些問題的要源所在，采取相應的措施就可以很輕松地解決。




磁翻板液位計在使用過程中也存在這樣一種情況，就是關于儀表內部的浮子產生的問題。具體情況有以下幾種，本文就此作出分析：
一、現場調校中偶爾會發現浮子上下移動不夠靈活。這大多是由于安裝不當引起的，磁翻板液位計此時要注意上下法蘭的中心是否在一條線上，是否與水平面垂直。一般來說，與水平面夾角好不小于87度，如果偏差較大，可能會影響浮子的順利移動。

二、液位計調校正常，投用后發現浮子在某一位置出現一段時間的“吸住”現象。這主要是液位計穿過鋼制平臺安裝時，與鋼板距離過近產生的。因此，穿過鋼制平臺安裝需要特別注意液位計連通管管壁與平臺切割邊線的間距。上海云鷗、根據現場使用經驗，此間距在100㎜左右即能保證對磁性浮子不產生影響。

三、液位計現場投用時，要特別注意應先打開上部閘閥，后打開下部閘閥。玻璃管液位計這是由于液位計連通管的底部裝有保護浮子的止推彈簧，否則，大差壓的作用可能撞碎浮子導致液位計無法使用。

四、液位計投用一段時間后，出現浮子難以浮起且浮子移動不靈活的情況。這基本上是因為磁性浮子上沾有鐵屑或其他污物造成的。可先排空介質，再取出浮子，消除磁性浮子上沾有的鐵屑或其他污物即可。

五、如果因運輸或其他原因?qū)е卢F(xiàn)場指示用的密閉玻璃管破裂，則可用國產玻璃管更換。但好能抽真空。上海云鷗、重錘式料位計還要注意玻璃管是否垂直，以免影響指示器的指示。

液位計使用過程中，如果輸出信號產生頻繁擾動或有干擾脈沖，就要檢查信號電纜屏蔽層是否可靠接地，工作接是電阻能否滿足要求。倘若干擾仍然沒有完全消除，可用信號隔離器來解決。

液位計使用時尤其要注意，千萬不要用強磁鐵在連通管外上下拉動浮子進行檢查.否則會導致磁性浮子磁化而改變極性，甚至?xí)垢∽哟判詼p弱，以致難以正常工作。

選用本安型液位計時，尤其要注意磁翻板液位計與安全柵的阻抗是否匹配。由于此液位計電源電壓為14.5－36VDC，小于一般變送器的14.5－45VDC，故負載較大時不能正常工作。
本文由潤中儀表科技有限公司整理發布。
