孔板流量計的發展歷史及在投產前需要注意的操作步驟

       關于流量測量的發展可追溯到古代的水利工程和城市供水系統。古羅馬凱撒時代已采用孔板測量居民的飲用水水量。公元前1000年左右古埃及用堰法測量尼羅河的流量。我國**的都江堰水利工程應用寶瓶口的水位觀測水量大小等等。17世紀托里拆利奠定差壓式流量計的理論基礎，這是流量測量的里程碑。自那以后，18、19世紀流量測量的許多類型儀表的雛形開始形成，如堰、示蹤法、皮托管、文丘里管、容積、渦輪及靶式流量計等。20世紀由于過程工業、能量計量、城市公用事業對流量測量的需求急劇增長，才促使儀表迅速發展，微電子技術和計算機技術的飛躍發展極大地推動儀表更新?lián)Q代，新型流量計如雨后春筍般涌現出來。至今，據稱已有上百種流量計投向市場，現場使用中許多棘手的難題可望獲得解決。

      孔板流量計是將標準孔板與多參量差壓變送器（或差壓變送、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量。現已經被**應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。孔板流量計被**適用于煤炭、化工、交通、建筑、輕紡、食品、醫藥、農業、環境保護及人民日常生活等國民經濟各個領域，是發展工農業生產，節約能源，改進產品質量，提高經濟效益和管理水平的重要工具在國民經濟中占有重要的地位。在過程自動化儀表與裝置中，流量儀表有兩大功用：作為過程自動化控制系統的檢測儀表和測量物料數量的總量表。

            我國開展近代流量測量技術的工作比較晚，早期所需的流量儀表均從國內進口。流量測量是研究物質量變的科學，質量互變規律是事物聯系發展的基本規律，因此其測量對象已不限于傳統意義上的管道液體，凡需掌握量變的地方都有流量測量的問題。流量和壓力、溫度并列為三大檢測參數。對于一定的流體，只要知道這三個參數就可計算其具有的能量，在能量轉換的測量中必須檢測此三個參數。能量轉換是一切生產過程和科學實驗的基礎，因此流量和壓力、溫度儀表一樣得到**的應用。

      　　　　孔板流量計操作注意點：

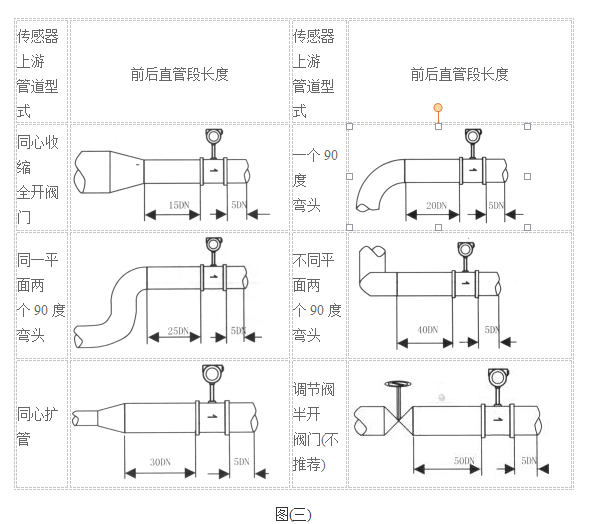

　　　　(1)節流件前后的直管段必須是直的，不得有肉眼可見的彎曲。
　　　　(2)安裝節流件用得直管段應該是光滑的，如不光滑，流量系數應乘以粗糙度修正稀疏。
　　　　(3)為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布，而且使這種分布成均勻的軸對稱形
　　　　1、每一路的使用
　　　　1.1安裝就位后，應確保所有的切屑和殘?jiān)亚宄到y(tǒng)已經吹洗、試壓、氣流進入并升壓至流量計入口閥。
　　　　1.2打開孔板流量計上游旁通小球閥
　　　　1.3緩慢打開孔板流量計上游旁通小截止閥，氣體緩慢充入直到孔板流量計下游電動強制密封球閥前。
　　　　注意：壓力劇烈震蕩或過快的高速加壓會損壞孔板流量計。為了保護氣體孔板流量計，加到孔板流量計上的壓力升高不能超過35kPa/s。如現場不能測量壓力變化，則監視孔板流量計流量不能超限。
　　　　1.4關閉旁通小球閥和截止閥。
　　　　1.5轉動手輪打開入口強制密封閥。
　　　　1.6緩慢打開孔板流量計下游電動強制密封球閥（至少持續1分鐘），好使用電動執行機構上的手動開關，一定要小心，不要使孔板流量計超速運轉。
　　　　1.7按1.2-1.6步驟操作，整個系統充壓完畢，天然氣開始被計量。
　　　　2、在線比對氣體孔板流量計（工作路和主路進行比對）
　　　　2.1確保主路的入口和出口閥門是關閉的。
　　　　2.2按照“1每一路的使用”中的步驟1.2,1.3,1.4,給主路充壓。
　　　　2.3關閉工作路出口電動強制密封球閥，緩慢打開比對管路的強制密封球閥，緩慢打開主路出口電動強制密封球閥。
　　　　2.4氣體依次通過工作路和主路。兩臺孔板流量計可以互相比對，來檢查是否有大的偏差。
　　　　2.5當比對結束后，關閉比對管路上和主路上的兩個強制密封球閥，打開工作管路的出口球閥。
　　　　2.6這時工作路重新投入工作。
　　　　3、用移動標定車在線標定氣體孔板流量計
　　　　3.1確保兩個標定口之間的電動強制密封球閥處于關閉的狀態。
　　　　3.2打開標定口法蘭盲板上的小球閥，確保法蘭盲板內部無壓力。然后取下法蘭盲板。
　　　　3.3將移動標定車和標定口連接好。
　　　　3.4按照“1每一路的使用”中的步驟1.2,1.3,1.4,給主路充壓。
　　　　3.5關閉工作路出口電動強制密封球閥，緩慢打開比對管路的強制密封球閥，緩慢打開主路上兩個標定強制密封球閥。好是同時做這四項工作。
　　　　3.6這時，氣體依次流過橇座內的兩臺氣體孔板流量計和移動標定車。
　　　　3.7完成在線標定后，關閉標定口的兩個Orbit球閥，緩慢打開比對管路的強制密封球閥，緩慢打開工作路出口電動強制密封球閥。好是同時做這四項工作。
　　　　3.8將法蘭盲板裝回，不要忘了關閉法蘭盲板上的小球閥。
　　　　3.9這時工作路重新投入工作。
