磁翻板液位計如何進行報警與遠傳裝置的安裝

磁翻板液位計工作原理是根據阿基米德定律，利用磁性浮標驅動雙色薄片(或者雙色翻柱)來顯示液面的位置，具體工作原理可訪問以下網址：http://www.jianchunqp.cn/xinwenhuodong/1322.html， 里面有清楚直觀的動畫及描述。采用雙色（白呈氣相，紅色呈液相）翻片顯示。對于高溫的介質一般使用鋁制磁性翻板，常溫的介質使用塑料材質的磁性翻柱即可。當液面上升時，液相翻板翻成紅色，液面下降時，氣相翻板翻成黑色，從而醒目指示容器內的液位變化，指示連續直觀醒目、無盲區，在任何情況下都不會出現假液位。而且結構簡單，安裝維修方便，量程大，設計壓力高使用壽命長，使用范圍廣，是在測量罐區使用量大的液位儀表種類之一。

液位計下方可裝上排污閥，當需要時可打開排污閥，排除污垢。而上方設有排空螺栓，需要時可旋松螺栓排除空氣。

在液位計管體一側可按用戶需要加裝上下限報警器，報警器分二種：
（1）RZ517/01型報警器：報警器內裝有動合型（常開）干簧管，當主體管內浮子隨液位升（降）至報警設定點時，浮子內的磁鋼將使干簧管閉合，發出接點信號，而當浮子隨液位升（降）離開報警點后，該點信號自動撤消。
（2）RZ517/02型報警器：報警器內裝有受磁耦合驅動報警開關，當浮子越過上下限報警點時，帶動報警開關動作發出信號，實現液位報警或控制。報警開關具有一個常開觸點和一個常閉觸點。并具有液位不恢復報警信號不消除的記憶功能，對生產過程中的安全運行起到了非常重要的作用。

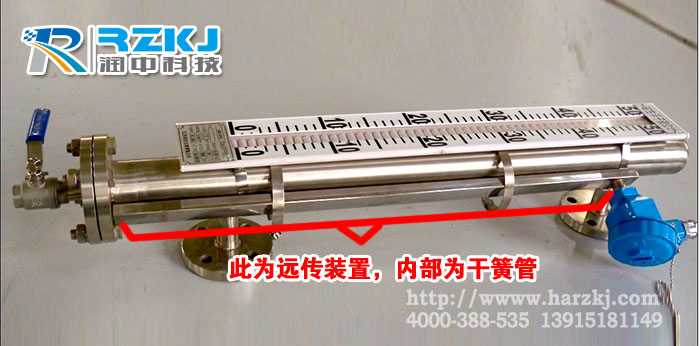

如果用戶在使用時還需要進行遠程觀測與監控，則需要加裝電遠傳變送器，遠傳輸出標準4-20mA信號，以供液位信號輸出,以供液位信號遠傳至二次儀表進行指示控制與檢測。

如果您要采購或選型，請進入磁翻板液位計產品選購及選型詳情頁面：http://www.jianchunqp.cn/cfbywj/1155.html



磁翻板液位計廠家應用須知：
l、側裝式液位計與被測容器的上下分液管間好各裝一只截止閥門以便打開或關閉液位計；另一方面為維修液位計帶來方便。在上下截止閥關閉時可打開液位計底部排污法蘭或卸下排污螺釘，注入清水即可清洗液位計的主體。
2、安裝液位計時，法蘭中心線垂直度≤4‰，當液位計的測量范圍大于3米時，需要考慮增加中間加固法蘭(或朵攀)作固定支撐以增加強度。
3、配套遠傳液位變送器與二次儀表之間隔連線，要求連線的芯線截面面積應大于0.8mm。．與交流電源同路平行鋪設時，至少應保持20厘米以上的間距，好單獨穿鐵管鋪設，或用屏蔽二芯電纜鋪設，屏蔽層只能一端接地。
4、選用液位控制器，其觸點容量均以阻性負載設計，如用非阻性或大力功率負載則要用中間繼電器轉換。
5、對液體介質中含有懸浮雜質的親磁物質的場合，不宜使用本液位計，因這些雜質會對浮子組件造成卡阻。
6、外形結構中的盲區與介質密度有關。故不同介質有不同的盲區。
