淺析磁翻板液位計可視距離與中心距的區別

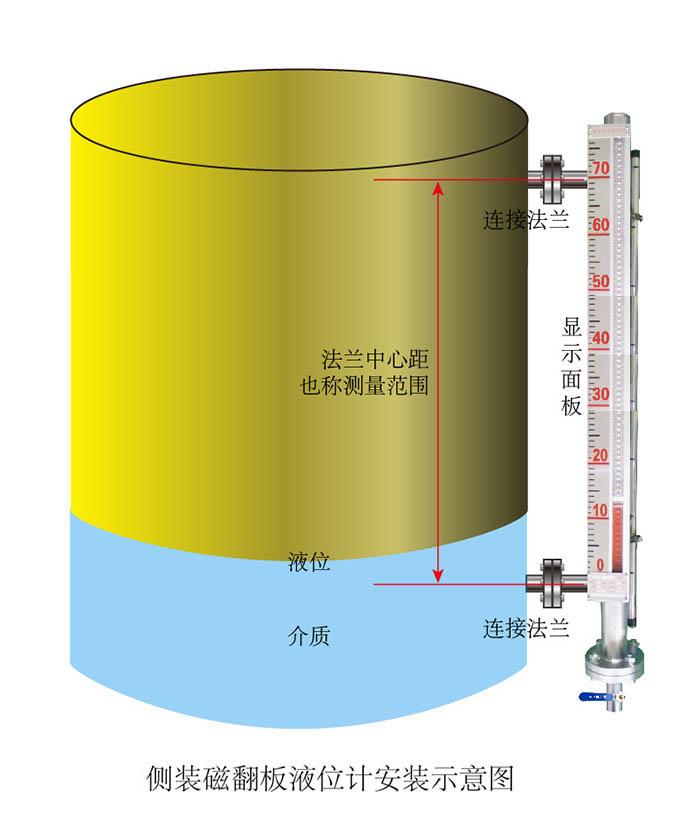

磁翻板液位計在測量過程中有幾個重要的概念，可視距離與中心距就是其中兩個重要的概念，為了說明這兩個**術語所對應的含義及他們之間的區別，我們有必要*先來了解下概念問題。磁翻板液位計的中心距：就是指（豎直側裝）上端法蘭中心孔與下端法蘭中心孔之間的距離，而這個兩法蘭中心之間的距離一般就是指液位測量范圍量程。比如現場液位測量范圍是3米。那么法蘭中心距就是3米。法蘭中心距不代表整體液位計的長度（高度）。刻度指示用的翻板長度（高度）也要比法蘭中心距稍微長一點（多出的部分是**和翻板頂部一些部分）。

磁翻板液位計的整體的長度會比中心距（液位測量量程）長。我們通過產品的結構圖可以很清楚地看出，當液位刻度為0或的時候，（浮力原理）浮子的上端要與刻度0對齊，那么主體鋼管道也要零點刻度往下延長，以便留有浮子長度（浮子的長度根據介質密度來決定）的空間。同樣，液位滿量程的時候也是一樣考慮。而且還要加裝排污閥，排污閥的操作空間也要考慮在安裝空間的因素里面。

可視距離就是可以眼看到的液位測量范圍，換句話說，磁翻板液位計的可視距離標準來說等同于法蘭中心距或者液位測量范圍。當然如果用戶有特殊需求，也可以加長，也就說，再特殊要求的時候，可視距離（范圍）可以比法蘭中心距（現場真實測量范圍）比如現場罐體高度為1米，要求測量范圍量程是1米，那么法蘭中心距也是1米當然這里要考慮罐體底部離地面的距離夠不夠浮子長度和排污閥操作空間，如果這個時候需要延長可視距離，也是可以做到的。只要在制作液位計的時候，同時加長磁翻板液位計的主體管道長度和刻度指示翻板的長度即可，而法蘭中心距保持不變，即上端法蘭安裝和下端法蘭安裝依然是在1米罐體的**和下端。當然這里依然考慮**上面的空間距離和底部離地面的距離,，因?yàn)橛械膱龊鲜窃谑覂?nèi)，特別是室內在頂部與房頂?shù)目臻g問題。而且有的場合罐體底部與地面只有一塊鋼板厚度的空間，基本接近地面。

例如山東膠化化工廠在我公司訂購的一臺磁翻板液位計，罐體是5米，但是由于團體底部離地面只有一塊鋼板距離，空間不夠，所以法蘭中心距只能做到4米4，（豎直側裝）也就是說下端法蘭離罐體底部還有60公分距離確保浮子的長度和排污閥的空間）。只要頂部空間夠多，1米的罐體，1米的量程范圍，翻板和主體管道可以加長至1米5。也就說，刻度指示翻板的可視距離變成了1米5。這個都要根據客戶現場的具體情況加以靈活處理，終目的就是讓生產出的磁翻板液位計既能滿足現場測量需要，又能夠大程度地使用空間位置。（本文由潤中儀表科技整理發布，如您在使用儀表的過程中遇到任何問題，都可以致電我司的國內銷售服務熱線：0517-86917118，我們會有**人員為您答疑解惑）
