磁翻板液位計的產品構造形式及產品日常維護要點

磁翻板液位計由于結構簡單，測量準確，價格便宜被**的應用于生產的液位、界位檢測中，其主要形式有靈位罐式和連通器式，而由于連通器式的浮子液位計能夠適應各種壓力、真空的液位、界位測量引出使用量非常多。

連通器式的磁浮子液位計的主要部件就是測量筒，其是一個不銹鋼的圓柱形圓筒，從上部和下部的側面開后引出管線焊接法蘭與被測介質的器壁連接，通過閥門來實現磁浮子液位計的使用和切除。在圓柱筒的下部通過法蘭連接安裝有一個排污泄壓閥，在維修和維護中進行排污泄壓。測量筒內壁安裝一個可以自由上下活動的磁性圓柱體浮球，上部密封有**磁鐵。在測量筒的法蘭面上固定一個緩沖彈簧，用來減輕測量筒對浮子的硬性沖擊。

測量筒外部安裝有磁翻板或磁翻球顯示面板，其紅白顏色的轉珠或轉球帶有弱磁性，受內部的磁浮子的磁性影響產生顏色翻轉。在制造過程中把與磁浮子同極性的翻珠一面制作成紅色，異極性的制成白色，所以當內部浮子上浮時，外部的面板能夠跟著其高度顯示醒目的紅色，方便人員觀察介質的液位或界位。

磁浮子液位計只要在外部加一個遠傳檢測探頭即可實現液位的遠傳顯示，非常方便一塊儀表既能夠就地顯示又能夠遠傳顯示。遠傳探頭同樣使用了磁性耦合的原理，通過干簧管受磁場的吸合來實現遠傳電路的電阻變化，依次經過處理后輸出一個隨浮子高度線性變化的電流值，因此其干簧管的好壞程度決定著遠傳探頭的處理質量。此外磁場的強弱也易造成干簧管不動作或誤動作，因此安裝時要注意方向性和有無導磁性質的鐵性物質產生影響。

由于磁翻板液位計是根據連通器原理來實現液位的檢測，通過恒浮力式來實現液位的變換檢測，所以其原理上檢測精度非常高，因為連通器的測量筒真實的反映了介質的液位變化，浮子的高度真實的反映了液位的高度，因為浮子始終漂浮于頁面上，即使介質的密度小范圍的波動，其只會產生輕微的浮子進入深度的變化，對液位的測量沒有影響，而磁耦合的原理更不會出現傳遞誤差。所以一套磁浮子液位計原理上能夠準確的反映出介質的液位變化，不受介質的溫度、壓力、密度影響。

雖然原理上磁翻板液位計能夠實現準確的液位、界位檢測，但在使用中很多磁浮子液位計出現顯示不準，出現液位跳變性變化或者畫直線等現象，主要的原因就是磁浮子臟污造成的，這是磁浮子液位計使用中常見也是易引起故障的原因。由于磁浮子本身含有**性磁鐵，而介質中含有或多或少的雜質，在長期的介質不流動狀態下其雜質會被磁性浮子吸附在表面，隨著使用時間的延長越聚越多，后極易造成浮子質量增加產生沉沒失去檢測作用，即使臟污雜質的附著不會造成浮子沉沒，但其附著在浮子表面引起浮子在測量筒中上下活動受限，會出現卡阻或者卡死的現象，如果測量筒內壁也附著雜質，其更加阻礙了浮子的上下浮動，引起液位變化出現跳變或者卡死不動的現象。

出現浮子卡阻的故障，我們通常的做法就是拆卸浮子液位計下方的法蘭，拿出浮子進行人工清洗去污，這個維修工作很臟，在一些測量腐蝕性介質的時候，比如各種堿液、酸液、酸性氣分液罐、瓦斯氣或者各種腐蝕性的工業介質時，常常因為維修時弄在身上腐蝕性介質而受傷，而且有毒氣體的揮發也對人體產生危害，對于此事的維修拆卸浮子清洗是一個較危險的工作。

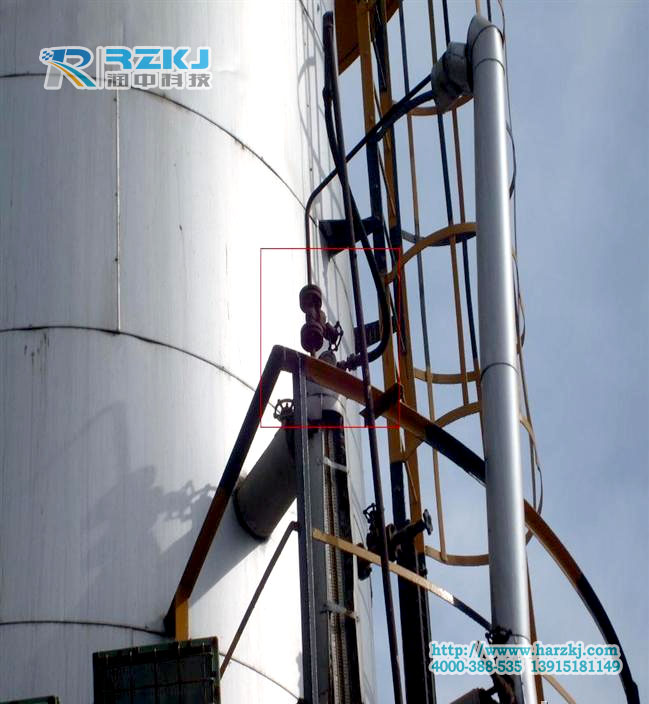

對于磁浮子清洗的方法除了人工拆卸清洗外，偶廠經過對磁翻板液位計進行改造實現了免拆卸的方法，其就是通過磁浮子測量筒上部的絲堵進行改造，安裝一個沖洗管線，其可以使用蒸汽和自來水進行貼換，當出現浮子卡阻的時候，只要把磁浮子液位計的正負壓測取壓閥關閉，打開排污閥，然后開啟上部的沖洗閥輪番使用蒸汽和自來水沖洗即可除去磁浮子上吸附的臟污雜質，也能夠除去測量筒內壁的雜質，而且不會對人體產生腐蝕性傷害，也減輕了勞動強度。沖洗閥的安裝實圖如圖1所示：

圖1

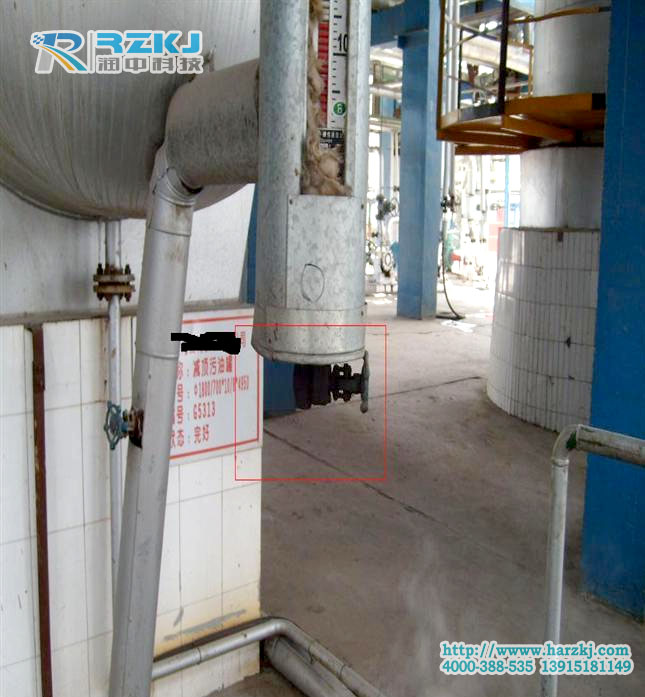

對于磁浮子液位計的排污閥要進行更換，基于成本的考慮儀表廠商所帶的排污閥質量都不是很好，而且使用的是針型閥，在日常的維護維修中，極易出現針型閥堵塞的現象，而且在排放腐蝕性有毒介質時要求不應直接排放，但無法進行接管引導。我們在使用中對排污閥進行了更換，安裝了內螺紋DN15的閘板閥，不斷壽命延長，操作方便，在排放易污染環境的介質時可以擰上短接引導到排污線上，使操作更加方便。更換的排污閥如圖2所示：


圖2
由于磁翻板液位計使用的是連通器原理，其測量筒中的介質處于設備外部，長期處于環境的溫度下，當所測介質是易冷凝或者在零度以下易結冰的介質時要考慮保溫和伴熱，在保溫時一定注意不要使用易導磁的鐵絲進行保溫材料的固定，防止其被磁化造成面板顯示和遠傳干簧管受影響。對于蒸汽伴熱的開啟也要控制好流量，防止溫度過高造成磁性減弱。(本文由潤中儀表科技有限公司整理發布)
