談一談工業過程儀表在RS458通信中加終端匹配電阻的意義
發表時間：2020-05-09 ??點擊次數：890? 技術支持：1560-1403-222
現代化的工業生產中RS485總線和MODBUS通訊協議已經成為眾多工業通訊方案中，使用頻率特別高的一種，包括各種接入PLC和DCS設備的電磁流量計，渦輪流量計，各種液位計，液位變送器，壓力變送器都可以采用RS485總線的方式進行。
在RS485總線的實際應用中，當傳輸距離超過一定的長度時，總線的抗干擾能力就會出現下降，在這種情況下，就要在RS485總線的首尾兩端接入120Ω的終端匹配電阻，以保證RS485總線的穩定性。
RS485通信終端匹配電阻的正確接法是在RS485總線的首端的設備的出口和末端的設備的入口上各接一個120Ω的終端電阻，該終端電匹配阻并接在RS485總線的正負兩線之間。如下所示：

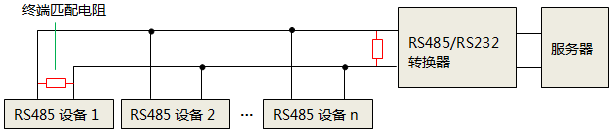

①單獨使用RS232轉RS485轉換器時，終端匹配電阻安裝位置
?

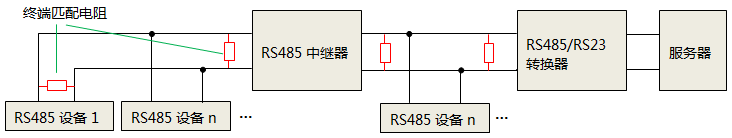

②加RS485中繼器時，終端匹配電阻安裝位置

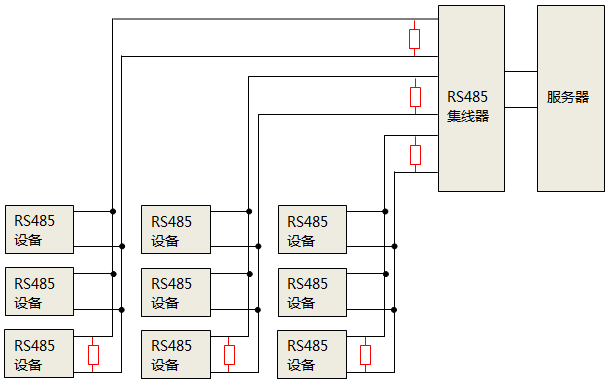

③使用RS485集線器時，終端匹配電阻安裝位置
記得有一個用戶在現場給潤中儀表技術打電話，說他的PLC死活都讀不到流量積算儀的數據，核查了：程序沒有問題，硬件連接沒有問題，電腦用串口調試軟件測試了也還是沒問題，可流量積算儀數據就是讀不到。
潤中儀表技術人員問：你的PLC與流量積算儀采用什么通信協議？用戶沉默了一會兒說：PLC與儀表通信不都是采用RS485通信協議嘛，我這個就是RS485通信協議呀！
這位用戶的回答估計答出了很多朋友的心聲，RS485通信協議，這幾個詞看似和諧，其實不妥，因?yàn)閰f(xié)議是協議，RS485通信是介質(物理層)，這是不能混為一談的！建議大家看看《RS485和MODBUS的區別與聯系》這篇文章。
例如打電話，電話是物理層，通話的人之間說的語言就是協議。同一個物理層可以傳輸不同的協議，就像電話兩邊的人可以用各種語言(協議)溝通。RS485通信就好比是電話是物理層，它可傳輸PPI協議，Modbus協議和Profibus協議等等。
經過一個多小時的溝通，得知其流量積算儀周邊有變頻器，動力線和通信線纏繞一起。于是讓用戶將動力線與信號線隔開距離布線，并且通信線路出口和末端加終端電阻。
之所以沒加終端電阻是因?yàn)樗X(jué)得流量積算儀與PLC距離比較近(幾米到十幾米)，這其實是個誤區，因?yàn)榫嚯x遠近不是問題，主要的還是信號干擾問題，當然，有的通訊口已經有隔離處理，這個時候不需要添加！
***后那用戶的通信結果，你們猜~
對于終端電阻阻值大小的選型的一點經驗
潤中儀表覺得終端電阻的大小和設備接口以及電纜有關系，也有專門的計算公式，說白了其實是一個取值范圍，筆者的做法是從不配到120Ω！距離越遠作用越明顯，因此為了保證儀表RS485通訊質量，***好加上終端匹配電阻！
