電磁流量計國內外產品的技術性能比較列表說明

智能型電磁流量計是一種高***度、高可靠性的流量計。用于測量封閉管道中導電液體和漿液的體積流量，**應用于電力、石油、化工、煤炭、冶金、礦產、造紙、供排水、食品、醫藥等行業。



智能型電磁流量計特點：
1、測量***度不受流體密度、粘度、溫度、壓力和電導率變化的影響。
2、測量管內無阻礙流動部件、無壓損、直管段要求較低。
3、轉換器采用液晶背光式顯示、可使直射陽光下或暗室內的讀數變得容易。
4、通過紅外線觸摸按鍵設定參數，在惡劣的環境下不打開轉換器的蓋板也可以安全地進行設定。
5、流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量，可顯示正、反向流量，并具有多種輸出：電流、脈沖、數字通訊、HART。
6轉換器具有自認斷報警 輸出、空負載檢測報警輸出、流量上下限報警輸出、批處理控制等功能。
7、不僅可用于一般的過程檢測，還適用于礦漿、紙漿及糊狀液的測量。
8、高壓電磁流量計傳感器采用PFA加網襯里技術，耐高壓、抗負壓，專門應用于石化、礦產等行業。
9、防爆型儀表可用于相應的防爆場所。  測量原理： 測量原理是基于法拉第電磁感應定律。即：導電液體在磁場中作切割磁力線運動時，導體中產生感應電動勢。    測量流量時，流體流過垂直于流動方向的磁場。導電性液體的流動感應出一個與平均流速（即體積流量）成正比的電壓信號。其感應電壓信號通過兩個與液體直接接觸的電極檢出，并通過電纜線傳送至放大器，然后轉換成統一電流輸出信號。



勵磁方式：目前國內外的電磁流量計有多種不同勵磁方式，如低頻方波勵磁方式、脈沖DC勵磁方式，還有雙頻率激磁、頻率可調整矩形波激磁、脈沖交流激磁等。




國內外產品介紹：

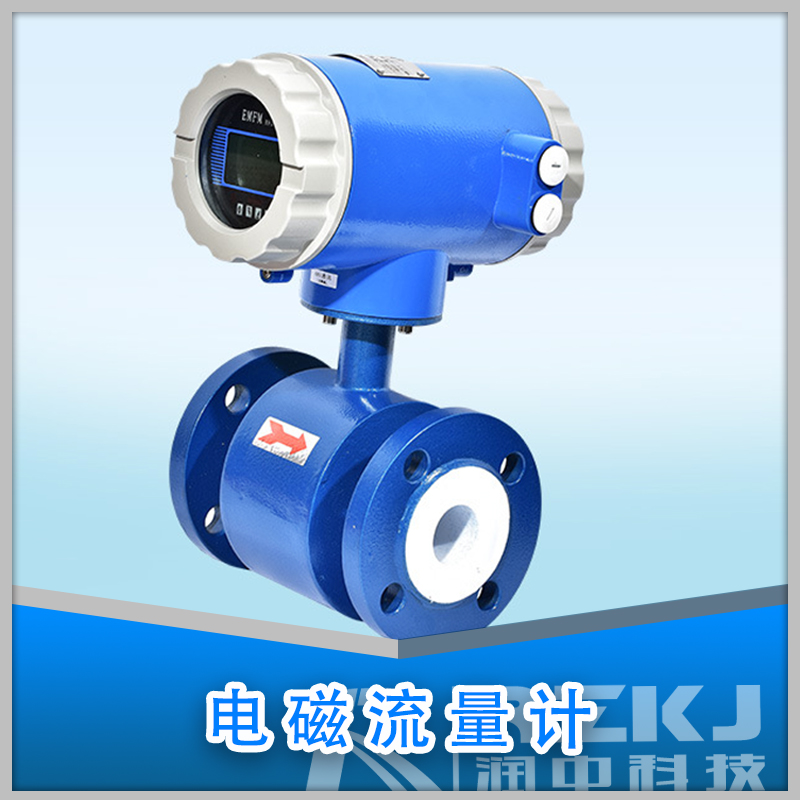

潤中儀表生產的RZ-LD分體型/一體型電磁流量計是由傳感器和轉換器組成一體的流量計，用于測量管道內各種導電液體的體積流量。采用低頻方波勵磁方式，功耗小，零點穩定。采用CMOS數字電路及集成運算電路具有高可靠性。測量精度不受流體密度、粘度、壓力河電導率變化的影響。公稱通經：DN25－1600mm，***度：±0.2％，測量范圍對應的流速范圍：0－1m/s至0－10m/s，功耗：小于15VA。



其他類型的智能電磁流量計可分為現象行顯示型（一體式）和遠傳顯示型（分體式）兩大類。具有字母/數字型顯示功能、按鍵或紅外線遙控操作、零位自調功能、電導率自動遷移功能、自檢故障報警功能、上下限流量報警功能、斷電保護功能、可拆卸、刮刀和固定式電極結構、抗振性能強、備有RS-232C/RS-485通訊、控制信號、耐腐蝕性好、無可動部件、使用壽命長。其主要技術參數如下：***度為±0.3%，±0.5%；管道口徑為10-300mm，流速范圍0.3－11m/s。



日本橫河電機有限公司生產的ADMAG SE電磁流量計，它整體結構更加小巧，價格便宜，但其***度高，使用和維護方便，ADMAG SE 外殼分為兩腔，它將電器部分與周圍隔開，以便于接線。并且可帶 BRAIN 或 HART通信。采用脈沖DC勵磁方式，主要技術指標：通經范圍從15mm到200mm，流速范圍是0－10m/s，測量精度為±5％，功耗為10W。



日本Toshiba公司研制生產的LF140/LF240電磁流量計由探測器和轉換器組成，帶有HART通信功能，采用LCD顯示器顯示流速和總流量等參數，主要技術指標如下：***度為±0.5%或±0.25%，流速測量范圍為0-0.5m/s到0-10m/s，口徑范圍為25-100mm。



Arkon公司研制生產的MAG900電磁流量計可進行正反方向流量測量，x顯示流速和總流量，具有RS232通信功能，采用不銹鋼電極，Rubber或PTFE襯里，其主要技術指標如下：***度為±0.5%，口徑為DN10-DN1000，***大測量范圍比為1000:1，流量測量范圍為0.1-10m/s。



主要技術指標：國內外**的電磁流量計都具有流速、流量等參數的顯示功能，并具有與計算機等設備的通信功能。國內外產品主要性能指標比較結果如下：
