磁翻板液位計在鍋爐汽包水位測量過程中的控制與操作要求

談到水位控制和調節，在正常運行中，只要外部因素得到解決，即供水和蒸發量達到平衡，就可以保持汽包水位的穩定。然而，當工作條件發生劇烈變化時，水位變化的決定性因素不僅僅是供水和蒸發的平衡，內部因素造成的虛假水位也是阻礙我們正確調節水位的關鍵。

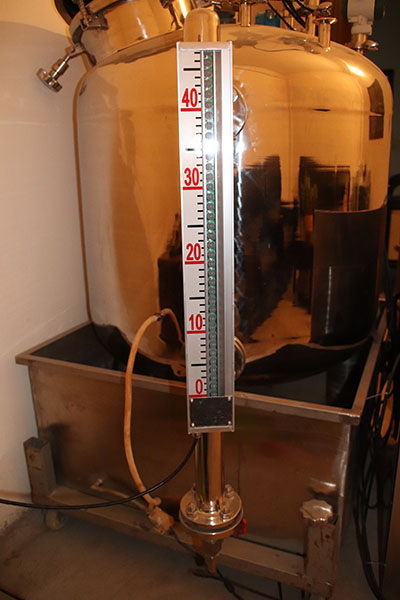

磁翻板液位計是一種非常適合于水位測量的液位計，在汽包測量中也有大量的應用。

鍋爐汽包水位的測量可選的測量液位計有磁翻板液位計，玻璃板液位計，雙色石英管液位計，對于鍋爐汽包水位調節的控制和調節是通過改變主給水調節閥的開度或給水泵的轉速，即改變給水流量來實現的。正常運行時，汽包水位通常采用三沖量給水自動調節系統，調節靈敏度高，偏差小。它用蒸汽流量作為前饋信號，給水流量作為反饋信號進行粗調，然后用汽包水位作為主信號進行校正。但是，在工況急劇變化的情況下，水位的自動調節無法跟蹤水位的實際變化，因此需要手動調節。當負荷急劇增加時，水位開始上升。這時，應該清楚的是，從蒸發和供水之間的不平衡來看，蒸發大于供水，所以此時水位的上升是暫時的，它不可能無限期地上升，而且很快就會下降。因此，不能立即減少供水，但應恢復燃燒加劇和正常水位。假水位后應相應增加供水。

當負荷急劇下降，水位暫時下降時，采用相反的調節方法。當然，當出現虛假水位現象時，應根據具體情況進行處理。例如，當負荷急劇增加，虛假水位嚴重時，水位大幅上升，上升速度也非?？?，應先適當減少供水，以避免發生滿水事故。當皮帶的水位即將開始下降時，添加更多的水以恢復正常水位。


鍋爐在安裝和試運行過程中有一個重要環節，即吹管。為了保證機組運行時的蒸汽質量，在安裝過程中需要使用吹管清除管道中的各種雜質。吹管時，蒸汽壓力迅速下降，導致汽包壓力迅速下降，鍋爐水飽和溫度迅速下降。結果，鍋爐水迅速蒸發，產生大量氣泡，導致水位急劇上升。然而，這是錯誤的，因為用于鼓風的蒸汽量非常大，導致供水比蒸汽量小得多，導致*終水位急劇下降。在這種情況下，在實際調節過程中，吹掃前應盡可能保持較低的水位，以便吹掃過程中的磁翻板液位計虛假水位上升相對較低。吹掃開始后，應補充大量水，否則當磁翻板液位計水位迅速下降時，水位很容易過低。

鍋爐安全門運行時水位的變化與吹管相同，只是運行前不能維持低水位，所以運行時必須適當減少供水，當磁翻板液位計水位即將下降時補充大量的水。


汽輪機跳閘時，蒸汽被切斷，導致壓力急劇上升，鍋爐水飽和溫度上升，鍋爐水中大量氣泡凝結成水，形成虛假水位，導致水位急劇下降。然而，由于供水量遠遠大于蒸汽量，汽包水位將很快迅速上升。這樣，當水位將要上升時，有必要先增加供水，然后大幅度減少供水。

鍋爐汽包液位計 高壓旁路打開時，水位變化與安全門相同，操作方法與安全門相同，高壓旁路關閉時操作方法相反。


制粉系統的啟動和關閉屬于燃燒條件的變化。強化燃燒水位先升后降，弱化燃燒水位先降后升。但是，磁翻板液位計水位的波動不會太大，供水可以根據水位的變化反向調節。一般來說，自動水位調節系統無需手動調節即可運行。機組啟停時，水位變化非常復雜，但可分為上述幾種情況進行處理，并在不同階段采取相應的方法。

也有由于汽水系統本身的問題造成供水和蒸發不平衡的情況，如供水系統故障造成供水不足，鍋爐“四管泄漏”等。有必要減少蒸發以平衡供水短缺，即減少鍋爐負荷。如果在嚴重情況下不足以保持汽包水位穩定，應進行緊急停機。
