十個關于渦街流量計選型不容忽視的注意事項

在渦街流量計選型過程中存在客戶提供的數據不準確或選型后因工藝條件變化導致參數與實際不符的情況，這些情況均會影響渦街流量計的正常使用。為此，潤中儀表提供十個渦街流量計選型注意事項供儀表工借鑒和參考。

1、渦街流量計的規格品種應根據被測流體介質工作狀態下的體積流量、壓力、溫度、密度和粘度以及配套流量積算儀來選擇。選用的渦街流量計的流量范圍應覆蓋被測介質工作狀態下的體積流量。

2、渦街流量計所測量的流量，是指工作狀態下的體積流量。當提供被測介質工作狀態下的質量流量或標準狀態下的體積流量時，必須換算成工作狀態下的體積流量。同樣，提供標準狀態下的密度時，也必須換算成工作狀態下的密度。換算公式如下。

①工作狀態下的質量流量換算成工作狀態下的體積流量
Qv=Qm/ρ(單位m3/h)
公式中Qv為工作狀態下的體積流量(m3/h)；Qm為工作狀態下的質量流量(kg/h)；ρ為被測介質工作狀態下的密度(kg/m3)。

②標準狀態下的氣體體積流量換算成工作狀態下的體積流量

公式中Qv為工作狀態下的體積流量(m3/h)；QN為標準狀態下的氣體體積流量(m3/h)；t為工作狀態下的溫度(℃)；P為工作狀態下的表壓(MPa)。

③標準狀態下的密度換算成工作狀態下的氣密度
ρ=(ρN×QN)/Qv(單位m3/h)，公式中ρ為被測介質工作狀態下的密度(kg/m3)；ρN標準狀態下的密度(kg/m3)；QN為標準狀態下的氣體體積流量(m3/h)；Qv為工作狀態下的體積流量(m3/h)

3、渦街流量計公稱壓力選擇
①流量計的公稱壓力與配套專用法蘭的公稱壓力是一致的；
②在不同流體介質的工作溫度下，渦街流量計與法蘭的工作壓力是不同的。見表1所示；
③為了生產安全，選擇時一定要引起足夠的重視；
④流體介質的工作壓力一定要小于表1所列的*高無沖擊工作壓力。

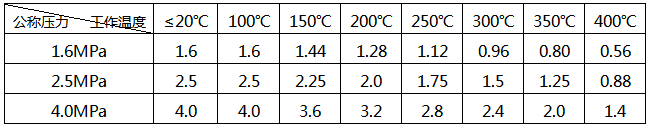

法蘭式渦街流量計*高無沖擊工作壓力(單位：MPa)


4、渦街流量計通徑選擇
①按照流體管道選擇
根據管道內徑選擇相應通徑的渦街流量計。如果被測介質的流量范圍在第5條確定的流量范圍內，則選擇的流量計是合適的。
②按照被測介質的流量范圍選擇
根據被測介質*大的流量，選擇廠家提供的參比流量范圍表中相應介質的流量上限值對應通徑的渦街流量計，然后按照第5條提供的方法確定*小流量。如果符合被測介質的流量范圍，則選擇的渦街流量計是合適的。
③如果不符合上述要求，應重選其它通徑的渦街流量計，使其滿足被測介質的流量范圍。當兩種通徑的渦街流量計都可以選用時，應選用通徑小的流量計。

5、確定被測介質的流量范圍
①*大流量可采用廠家提供的參比流量范圍表中的流量上限值；
②*小流量一般確定方法如下：
  a、根據被測介質工作狀態下的密度ρ計算*小流量

公式中：Q0為表四中給出的流量下限值(m3/h)；ρ0為參比密度(液體ρ0=1000kg/m3；氣體ρ0=1.205kg/m3)；ρ被測介質工作狀態下的密度(kg/m3)。
b、根據被測介質工作狀態下的運動粘度ν計算*小流量
Qvνmin=30×D×V
公式中： D為渦街流量計的內徑(m)；ν為工作狀態下的運動粘度(cSt)。
c、比較Qvρmin和Qvνmin的大小，取大值為*小流量。

6、要保證渦街流量計的測量精度，必須使被測介質的*小流量對應的雷諾數Re≥2×104(DN≤100mm)或Re≥4×104(DN≥125mm)。除運動粘度 較大的液體介質以外，一般流體在工作狀態下的雷諾數均大于上述值。若低于上述值，其測量精度要降低，但不會低于滿度值的±0.5%。

公式中：U為管道內流體的平均流速(m/s)；D為渦街流量計的內徑(m)；QV為工作狀態下的體積流量(m3/h)；ν為工作狀態下的運動粘度(cSt)。

7、渦街流量計的壓力損失不大于下式計算值：


公式中：Cd為渦街流量計的阻力系數，Cd＝2.4；ρ為被測介質工作狀態下的密度(kg/m3)；U為管道內流體的平均流速(m/s)； QV為工作狀態下的體積流量(m3/h)；D為渦街流量計的內徑(m)。

8、測量液體時，特別是高溫液體，當管道內壓力低而流量大時，往往會出現氣穴現象，影響測量，為防止產生氣穴，要求管道內的*小壓力 符合下式要求：
P≥2.7×△P+1.3×P0
公式中：△P為渦街流量計的壓力損失(Pa)；P0為該液體溫度對應的飽和蒸汽壓力(Pa)。

9、平均儀表系數值寫在潤中儀表制造有限公式渦街流量計出廠檢定證書背面，單位取l/m3。表示流過渦街流量計單位體積流量所輸出的脈沖個數。

10、平均儀表系數K值的溫度修正
當被測介質工作溫度高于100℃時，應對K值進行修正：

公式中： 為修正后儀表系數(l/m3)；為檢定時給出的儀表系數(l/m3)；t為被測介質工作溫度(℃)；t0為檢定時介質工作溫度，一般可取20℃。
以上十個渦街流量計選型注意事項適用于大家見過或用過的渦街流量計，做好這些基礎工作，渦街流量計選型基本不會出現問題。
