淺析電容式液位計在小氮肥廠的應用有哪些特點　

　　小氮肥經過40 余年的不斷發展, 合成氨生產規模已普遍達到4 ～ 12 萬t a , 有些廠家已達到15 萬t a 以上。但就自控角度來說,合成氨部分一直沒有通用的定型設計。隨著生產規模的不斷擴大, 儀表自控隨之不斷地補充更新。生產企業各有特色, 儀表配備和自控狀況不一。就液位測量儀表而言, 從浮球式液位計、電極式、浮筒式(氣動或電動)、差壓式液位變送器(包括靜壓式液位計)到同位素測定, 其型式各不相同。眾所周知, 對儀表的選型要根據測量對象的特性、自控系統的要求以及成套儀表的規范, 具體問題具體分析, 逐步形成一個較為合理的自控體系, 為提高裝置的自控水平和進一步的發展創造條件。

　　明水化肥廠的液位測量, 上述幾種儀表都應用過。原來鍋爐汽包、煤氣爐汽包、合成廢熱鍋爐汽包、冷交、氨分、銅塔等液位的測量一直采用UTQ 型氣動浮筒液位調節變送器, 使用效果還是不錯的。隨著自控水平的提高, 氣動儀表已不能滿足配置要求。另外, 浮筒液位調節變送器體積大、質量重、安裝維護工作量大, 尤其在氨分、冷交、銅塔上使用, 就顯得更突出。由于它的密封結構為平面式, 常常會造成泄漏,影響生產。同位素液位計指示準確、免維護, 但同位素放射線對人體有害, 且同位素回收很難解決。故在1992 年我們*次在氨分和冷交上試用了UYB 型電容式液位計, 效果良好。

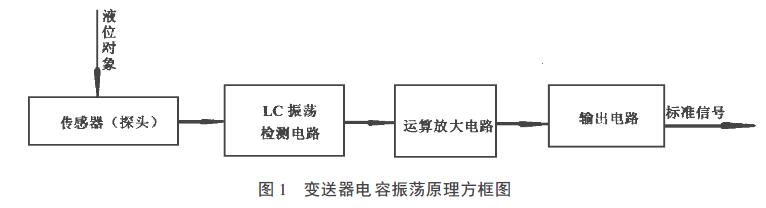

　　1 　UYB 型電容式液位計的原理、結構、特點UYB 型電容式液位計是結合國內小氮肥廠的具體情況研制而成的, 它依據電容振蕩原理工作,原理方框圖見圖1 。


　　由于不同介質的電解常數不同, 隨著液位發生變化, 改變了電極之間的電解常數, 從而改變了電容量, 由檢測電路檢測出其變化值, 運算放大后輸出0 ～ 10 mA DC 或4 ～ 20mA DC 標準電流信號。電容式液位計的結構非常簡單,與介質接觸的傳感器探頭部分是一根不銹鋼電極絲, 外封F46(聚全氟乙烯)或F4(聚四氟乙烯)后組成, 且耐高、低溫, 耐腐蝕性能及柔韌性都很好, 可方便地插入設備中進行液位測量。由于其直接檢測液位變化, 故不受介質成分和重度的影響。變送電路部分為全密封整體固化結構, 可有效地防止現場腐蝕性介質的侵蝕。儀表重量不到1 kg , 整體結構無可動部件, 無機械轉換部件, 因此可靠性、益。

　　尤其在氨分、冷交、銅塔的液位測量上發揮了特殊的功用。故UYB 型電容式液位計能適合小氮肥生產的特點, 除尿素裝置個別液位外, 可承擔其它工段的所有液位測量任務。但電容式液位計本身還應進一步完善。如三線制變送器應使接線規范化, 做成防爆接線盒;選用高質量的元器件, 進一步提高可靠性和穩定性, 為小氮肥事業的發展做出更大的貢獻。
