污水電磁流量計當遇到直管段長度不夠時如何解決

在利用電磁流量計來進行管道內流體的測量時，往往都對于安裝要求有較嚴格的規定，其中對于直管段的要求就是一項重要的指標，流體在圓形管道內必須形成典型的流速分布(層流流速分布和湍流流速分布)才能利用成熟的數學模型進行計算進而準確測量。但是這種典型的流速分布必須是充分發展了的管內流動才能形成，也即有足夠長的直管段才能形成。但是，若流體流經阻流件(彎頭、三通、閥門等)，流速分布會發生畸變和產生旋渦，這種情況下的流體會成為非充分發展管流，此時流速在管道的任何一截面都是不同和隨時變化的。只有在很長的直管段末端或加裝整流器后流速分布才能恢復到充分發展管流，這就是許多流量計需要足夠長直管段的根本原因。

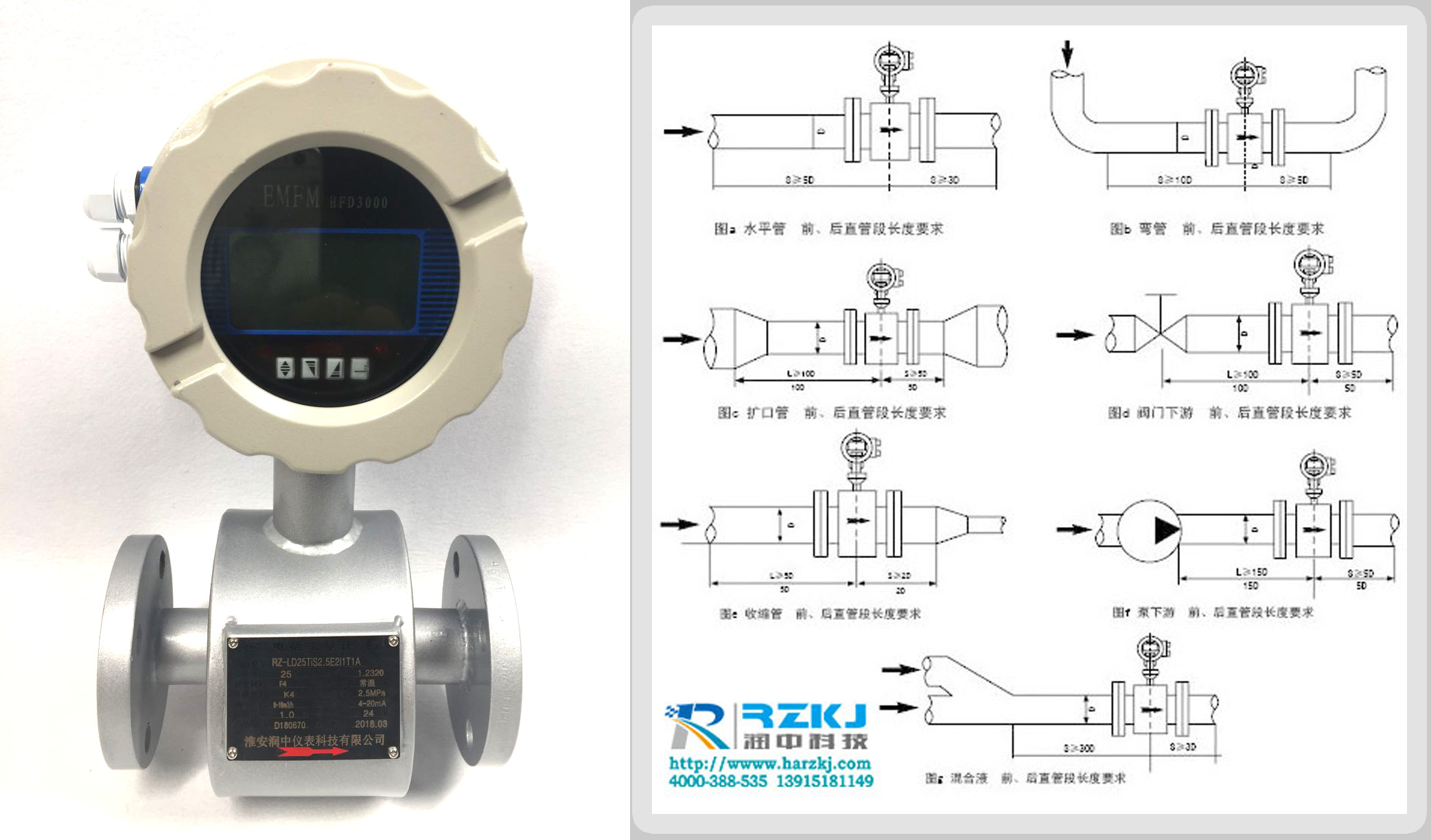

為獲得正常測量**度，電磁流量傳感器上游也要有一定長度直管段，但其長度與大部分其它流量儀表相比要求較低。90o彎頭、T形管、同心異徑管、全開閘閥后通常認為只要離電極中心線（不是傳感器進口端連接面）5倍直徑（5D）長度的直管段，不同開度的閥則需10D；下游直管段為（2～3）D或無要求；但要防止蝶閥閥片伸入到傳感器測量管內。各標準或檢定規程所提出上下游直管段長度亦不一致，匯集如表2所示，要求比通常要求高。這是由于為保證達到當前0.5級精度儀表的要求。擾流件名稱 標準或檢定規程號ISO6817 ISO9104 JISB7554 ZBN12007 JJG198 上游彎管、形管、全開閘閥、漸擴管 10D 或制造廠規定 10D 5D 5D 10D 漸縮管可視作直管其他各種閥 10D 下游 各類 未提要求 5D 未提要求 2D 2D如閥能開使用時，應按閥截流方向和電極軸成45°角度安裝，則附加誤差可大為減少。

一、讓步法
所謂讓步法就是對某項指標做出讓步，該方法在產品質量管理中是普遍使用的。例如在化工生產中，從流程末端流出的產品達不到一級品指標，但能達到二級品指標，于是就作二級品入庫銷售，而不是將其報廢，這樣在經濟上比較劃算。
在污水流量計使用現場，如果直管段長度無論如何也不能滿足要求，流量測量結果也不是用于貿易結算，而是用于一般監測或過程控制，可嘗試采用讓步法。

二、加裝流量調整器
流動調整器可用于減少上游直管段長度。配合性實驗表明，它可以用在任何上游管件的下游。目前在ISO5167正文中只列入2種流動調整器：19根管束式流動整直器和Zanker流動調整板，流動調整器在標準中列有適用的節流件和阻流件類型以及具體的安裝位置等。

三、選擇適合型號
由于各種不同類型的污水流量計對直管段長度的要求差異懸殊，如果原來所選的污水流量計直管段要求較長，而且無論如何也滿足不了要求，應改選直管段長度要求較低的型號。

四、對影響值進行評估
直管段長度不夠時，電磁污水流量計不確定度增大，是由于管道內的速度分布畸變，使得儀表的實際流量系數與出廠標定時的流量系數不一致。如果按照現場實際的管件種類和直管段長度組裝成一套帶前后管段的污水流量計，放在流量標準裝置上，標定出該臺儀表的流量系數，然后配套使用，并使用此流量系數計算流量，也就完全排除了直管段長度不夠對測量結果的影響。
