對于儲罐液位高低報警設置的規范標準及具體要求

那么，儲罐的高液位報警、高高液位報警值以及緊急切斷閥的設置有哪些要求呢？企業能否擅自更改儲罐液位報警值？本篇同大家一起探討一下。

先來看一則因液位計故障引發的溢流事故案例：有一個溶劑儲罐，在往儲罐內進料時發生了溢流，易燃溶劑泄漏到儲罐外，幸虧沒有著火。事故調查發現：在溢流前，儲罐的遠程液位計發生了故障。儲罐原本有高液位報警，但在zui近的維修中做了調整，高液位報警不再正常工作(屬于不恰當的變更)。

這起事故的啟發：
◆保持高液位報警和確保液位計正常工作非常重要。工廠需要定期測試液位計，確保其正常工作。
◆液位計總是存在一定的故障率，通常在10年間可能出現一次故障。因此，對于危險性高的溶劑，必要時應考慮冗余的液位計或液位開關。
◆對液位計和液位報警的改變都應該屬于變更管理的范疇，應該嚴格遵守變更的程序，不能隨意取消液位監測的功能。
◆將液位報警旁路必須經過變更審查。隨意將液位報警旁路可能導致溢流，甚至引起著火和爆炸事故。

儲罐液位報警設置相關規定及標準

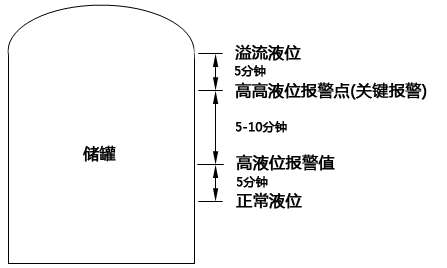

這是從API標準摘錄的儲罐的液位報警設置舉例。其中的時間僅作為舉例，可以根據實際情況做適當的調整。
◆《石油化工儲運系統罐區設計規范》SH/T 3007-2014中對儲罐液位報警值的設定也作出了詳細規定：
5.4.2應在自動控制系統中設高、低液位報警并應符合下列規定：
a)儲罐高液位報警的設定高度，不應高于儲罐的設計儲存高液位；
b)儲罐低液位報警的設定高度，不應低于儲罐的設計儲存低液位。

各種容量的儲罐，其高徑比根據工藝或現場的布置要求，不盡相同。數顯儀表根據資料得出，較常用的儲罐容量：大容量罐的高徑比接近1:1，而小容量罐的高徑比往往大于1。對小容量罐而言，在同等容量情況下，高徑比越大，其液位變化越顯著，越有利于提高現場液位計的顯示精度。

實際生產中，《石油化工儲運系統罐區設計規范》對大容量罐有很好的適用性，但對有特殊工藝要求的小容量罐并不完全合適。對小容量罐宜采用容量百分比的方式來設定報警值，并滿足操作人員和連鎖閥門的反應時間。

罐區設置聯鎖、緊急切斷閥的部分規范要求
沒有規矩不成方圓，對于儲罐液位報警值的設定也是有規范可循的，潤中儀表儀表整理了現行規范中關于“儲罐液位報警值的設定”的條文分享給儀表工參考。

◆SH/T 3007-2014石油化工儲運系統罐區設計規范

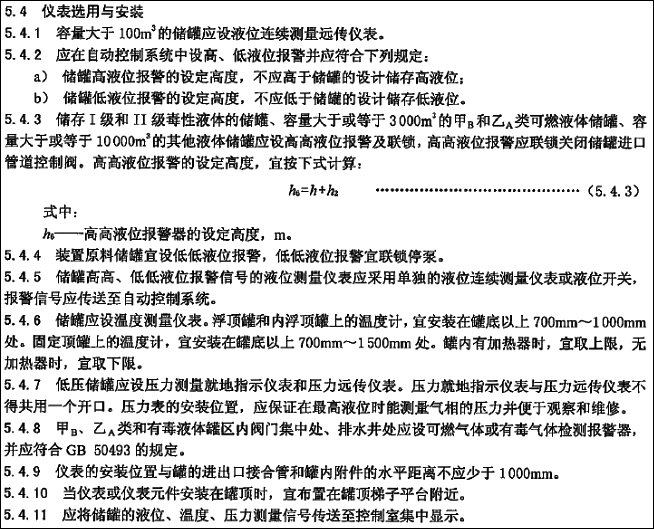

5.4.1容量大于100 m³的儲罐應設液位連續測量遠傳儀表。
5.4.2應在自動控制系統中設高、低液位報警并應符合下列規定：
a)儲罐高液位報警的設定高度，不應高于儲罐的設計儲存高液位；
b)儲罐低液位報警的設定高度，不應低于儲罐的設計儲存低液位。
5.4.3 儲存I級和II級毒性液體的儲罐、容量大于或等于3000m³的甲B和乙A類可燃液體儲罐、容量大于或等于10000m³的其他液體儲罐應設高高液位報警及聯鎖，高高液位報警應聯鎖關閉儲罐進口管道控制閥。
5.4.4 裝置原料儲罐宜設低低液位報警，低低液位報警宜聯鎖停泵。



◆SH3136-2003液化烴球形儲罐安全設計規范
5.3.1 液化烴球形罐應設就地和遠傳的液位計，但不宜選用玻璃板液位計。所采用的液位計應安全、可靠，并盡可能減少在液化烴球形罐上的開孔數量。
5.3.2 液化烴球形儲罐應設高液位報警器和高高液位連鎖。必要時應加設低液位報警器。
5.3.3 對于間歇操作下槽車裝卸的液化石油氣球形儲罐，應設置高高液位自動聯鎖緊急切斷進料裝置。對于單組分液化經或煉化生產裝置連續操作的球形儲罐，其聯鎖要求應根據其上下游工藝生產流程的要求確定。
6.1  液化石油氣球形儲罐液相進出口應設置緊急切斷閥，其位置宜靠近球形儲罐；

◆石油庫設計規范GB50074-2014
8.3.10 在易燃和可燃液體管道位于岸邊的適當位置，應設用于緊急狀況下的切斷閥。
13.2.2 儲罐區防火堤內的含油污水管道引出防火堤時，應在堤外采取防止泄漏的易燃和可燃液體流出罐區的切斷措施。
15.1.4 用于儲罐高高、低低液位報警信號的液位測量儀表應采用單獨的液位連續測量儀表或液位開關，并應在自動控制系統中設置報警及聯鎖。

◆石油化工企業設計防火規范GB50160-2008
6.3.11 液化烴的儲罐應設液位計、溫度計、壓力表、安全閥，以及高液位報警和高高液位自動聯鎖切斷進料措施。對于全冷凍式液化烴儲罐還應設真空泄放設施和高、低溫度檢測，并應與自動控制系統相聯。
6.3.12 氣柜應設上、下限位報警裝置，并宜設進出管道自動聯鎖切斷裝置。
6.3.14 全壓力式液化烴儲罐宜采用有防凍措施的二次脫水系統，儲罐根部宜設緊急切斷閥。

◆AQ 3053-2015立式圓筒形鋼制焊接儲罐安全技術規范
6.13 切斷閥
儲罐物料進出口管道靠近罐體處應設一個總切斷閥。對大型儲罐，應采用帶氣動型、液壓型或電動型執行機構的閥門。當執行機構為電動型時，其電源電纜、信號電纜和電動執行機構應做防火保護。
切斷閥應具有自動關閉和手動關閉功能，手動關閉包括遙控手動關閉和現場手動關閉。
12.2.2  液位限制附件
可燃液體儲罐，應按規范的要求和操作需要設置液位計和高-低液位報警裝置、高高液位報警裝置，并將報警及液位顯示信息傳至控制室。頻繁操作的儲罐宜設自動聯鎖緊急切斷裝置。
大型罐應設高低液位報警、高高液位報警裝置和緊急切斷裝置，并采取高高液位報警聯鎖緊急切斷裝置的措施，在防火堤外及控制室操作站應設置緊急切斷閥聯鎖按鈕。當儲罐發生液位高高報警或火災時，能夠遙控或就地手動關閉進料切斷閥，在切斷閥關閉后，應自動聯鎖停止進料泵。

◆AQ3036-2010 危險化學品重大危險源罐區現場安全監控裝備設置規范
4.2.5 對于老罐改造，應優先選擇不清罐就可以安裝的傳感器。
5 聯鎖控制裝備的設置要求
5.1 可根據實際情況設置儲罐的溫度、液位、壓力以及環境溫度等參數的聯鎖自動控制裝備，包括物料的自動切斷或轉移以及噴淋降溫裝備等。
5.2 緊急切換裝置應同時考慮對上下游裝置安全生產的影響，并實現與上下游裝置的報警通訊、延遲執行功能。必要時，應同時設置緊急◆泄壓或物料回收設施。
6.3.7 大型(5000m³以上)可燃液體儲罐、400m³以上的危險化學品壓力儲罐應另設高高液位檢測報警及聯鎖控制系統。
6.3.8壓力儲罐的高高液位檢測控制系統，應由軟件報警和硬件報警組成。報警控制宜采用或門邏輯結構。

◆關于進一步加強化學品罐區安全管理的通知安監總管三[2014]68號
進一步加強化學品罐區安全管理工作
(一)進一步完善化學品罐區監測監控設施。根據規范要求設置儲罐高低液位報警，采用超高液位自動聯鎖關閉儲罐進料閥門和超低液位自動聯鎖停止物料輸送措施。確保易燃易爆、有毒有害氣體泄漏報警系統完好可用。大型、液化氣體及劇毒化學品等重點儲罐要設置緊急切斷閥。

◆關于印發遏制危險化學品和煙花爆竹重特大事故工作意見的通知安監總管三[2016]62號
嚴格風險管控和隱患排查治理
3.扎實推進危險化學品專項整治，全面推行重點防控措施：
(4)自2017年1月1日起，凡是構成一級、二級重大危險源，未設置緊急停車(緊急切斷)功能的危險化學品罐區，一律停止使用；

◆SH/T 3184-2017石油化工罐區自動化系統設計規范
4.2.3.1 應在罐頂設置 2 套液位連續測量儀表，其中一套用于在控制系統中設置高、低液位報警。
4.2.3.2 應根據工藝要求在控制系統中設置高高液位報警及聯鎖關閉儲罐進料管道開關閥的控制方案，信號采用上述另一套液位連續測量儀表，當需要第三套液位儀表時，宜采用連續測量儀表，也可采用液位開關。
4.2.4.1 應在罐頂設置 2 套液位連續測量儀表，其中一套用于在控制系統中設置高、低液位報警。
5.3.7.1 內壁無襯里和污垢層的各類液體碳鋼儲罐可采用外貼式超聲波液位開關。
5.3.7.2 浮頂罐或重質油品儲罐宜選用外貼式超聲波液位開關。
5.3.7.3 液化烴球罐宜選用外貼式超聲波液位開關。
5.3.7.4 超聲波傳感器的安裝應確定傳感器的測量方向在罐內沒有管線和部件等障礙，并應避開罐壁焊縫。
