差壓液位變送器等液位測量儀表的工作原理動畫說明

差壓液位變送器工作原理動畫說明

差壓式液位計是利用液柱產生的壓力來測量液位高度的裝置，在水位發生變化后，差壓變送器測到的壓差也會隨之發生變化，它們之間有線性的關系。

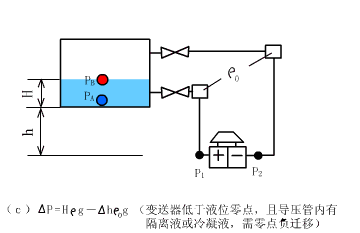

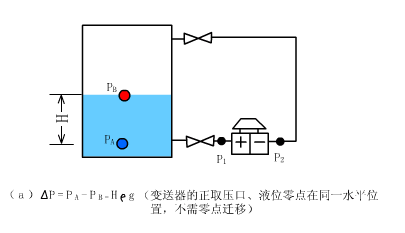

差壓液位變送器A

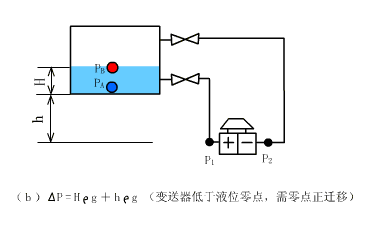

差壓液位變送器B

差壓液位變送器C

什么是液位測量時的零點遷移問題？怎樣進行遷移？其實質是什么？

用差壓變送器測量液位時，由于差壓變送器安裝的位置不同，正壓和負壓導壓管內充滿了液體，這些液體會使差壓變送器有一個固定的差壓。在液位為零時，造成差壓計指示不在零點，而是指示正或負的一個指示偏差。為了指示正確，消除這個固定偏差，就把零點進行·向下或向上移動，也就是進行'零點遷移'。這個差壓值就稱為遷移量。如果這個值為正，即稱系統為正遷移；如果為負，即系統為負遷移；如果這個值為零時，即為無遷移。

超聲波測量液位原理

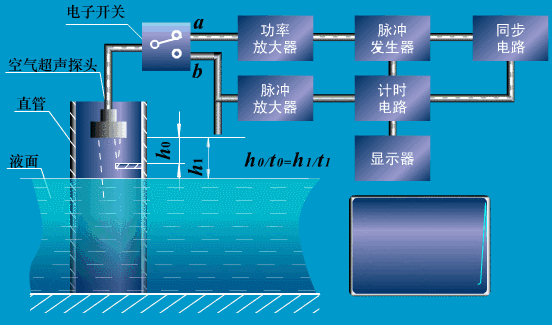

超聲波液位計的工作原理是與換能器（探頭）發出高頻超聲波脈沖遇到被測介質有關。表面被反射回來，部分反射回波被同一換能器接收，轉換成電信號。超聲波脈沖以聲波速度傳播，從發射到接收到超聲波脈沖所需時間間隔與換能器到被測介質表面的距離成正比。此距離值S與聲速C和傳輸時間T之間的關系可以用公式表示：S=C×T/2由于發射的超聲波脈沖有一定的寬度，使得距離換能器較近的小段區域內的反射波與發射波重迭，無法識別，不能測量其距離值。這個區域稱為測量盲區。盲區的大小與超聲波物位計的型號有關。

電容式液位計

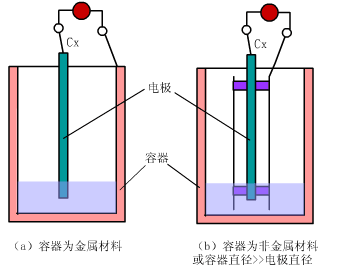

電容式液位計是采用測量電容的變化來測量液面的高低的。它是一根金屬棒插入盛液容器內，金屬棒作為電容的一個極，容器壁作為電容的另一極。

電容液位計體積小，容易實現遠傳和調節，適用于具有腐蝕性和高壓的介質的液位測量。
