平衡流量計的產品特點及其安裝與調試說明

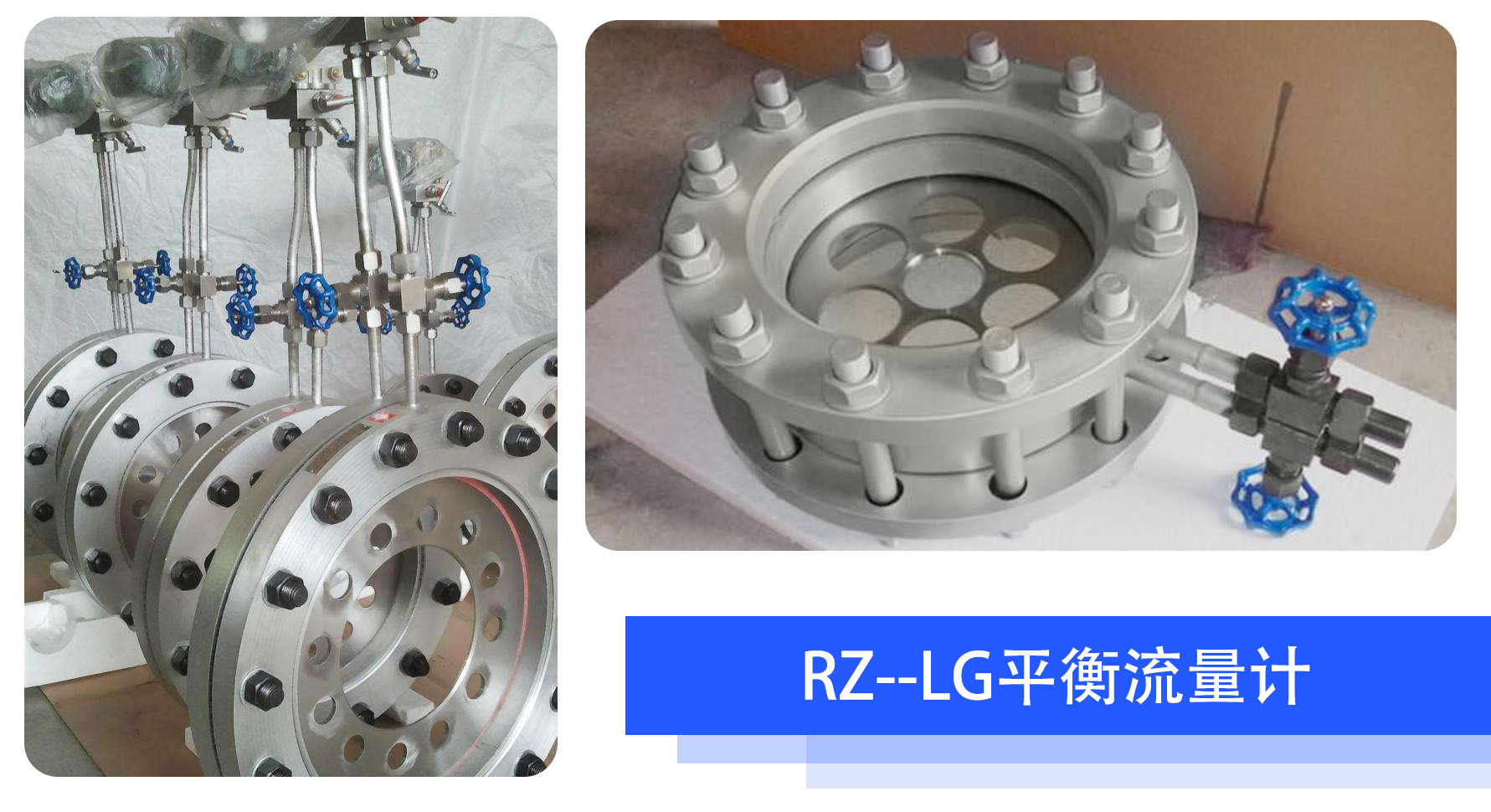

平衡流量計是在標準孔板和流動調整器的基礎上研發的一種新型節流式流量傳感器。平衡流量計可用于各種擾動的下游，以短的直管段敷設提供卓越的性能。

平衡流量計特點

差壓變送器的安裝要求
⑴將平衡流量計正壓側引壓管導入三閥組接至差壓變送器的正壓室，將平衡流量計負壓側引壓管導入三閥組接至差壓變送器的負壓室
⑵差壓變送器在工藝管道上的安裝位置與被測介質有關，為了獲得較好的安裝效果，應注意考慮下面情況
A 防止變送器與腐蝕性或過熱的被測介質直接接觸
B 防止渣滓在引壓管內沉積，堵塞
C 正負壓兩側引壓管的長度應盡量相同
D 正負壓兩側引壓管內的液柱壓頭應保持平衡
E 引壓管安裝在溫度梯度和溫度波動zui小的地方
⑶測量液體流量時，差壓變送器應安裝在被測管道的旁邊或下面，以便氣泡排入管道中
⑷測量氣體流量時，差壓變送器應安裝在被測管道的旁邊或上面，以便積聚的液體容易流入管道中
⑸測量蒸汽流量時，差壓變送器應安裝在被測管道的下面，以便冷凝水能充滿在引壓管中。應特別注意，測量蒸汽或其它高溫介質時，要防止差壓變送器接觸介質的溫度超過變送器使用的極限溫度。
溫度、壓力變送器的安裝要求
1、測量過熱蒸汽介質時，必須要加溫度一體化變送器和壓力變送器，進行動態補償。測量飽和蒸汽介質時，必須要加壓力變送器，進行動態補償。
2、 測量天然氣、煤氣介質時，必須要加壓力變送器進行動態補償，而且要用加安全柵及防爆裝置的變送器。
3、 測量熱水介質，需要有熱量顯示時，必須要加溫度一體化變送器，否則可省去溫度一體化變送器。
4、 溫度一體化變送器安裝在被測管道上，必須再平衡流量計前5D 只管段或或后2D 直管段以外溫度探頭**應插入超過管徑二分之一，以保證測量精度。
5、 差壓變送器的壓力取壓點，必須在平衡流量計前5D 直管觀段或后2D 直管段以外，其間安裝開關閥。對于溫度一體化變送器和壓力變送器的安裝，原則上只要符合常規的安裝規范就可以滿足本系統的要求，其具體的安裝要求可分別參見各自的安裝說明書。

平衡閥與三閥組的安裝要求
平衡閥或三閥組的作用
⑴調整差壓變送器的零點
⑵防止差壓變送器的正負、壓室過壓

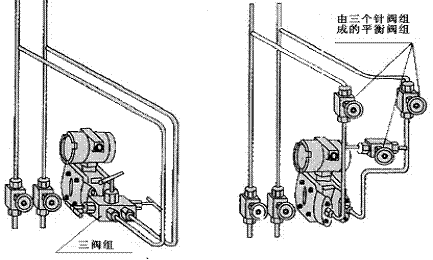

請按下圖所示方法與引壓管路連接。

調試及運行

按安裝原則和程序安裝完成后，在系統調試之前要檢查所有設備、管道、閥門、接頭、導線、接線端子、信號插頭等是否齊全、正確、牢靠，管道和設備有無堵塞、泄露現象，導線和信號接插點有無接錯、短路、斷線、接觸不良等問題，經檢查確認無誤后方可進行系統調試，其調試步驟如下：
1、引壓管排污：
(1)將平衡流量計兩側取壓閥打開(注意：必須講閥全部打開)；
(2)將三閥組兩側的正負壓閥關閉、中間的平衡閥打開；
(3)將引壓管兩側正負壓派無閥打開，進行排污。清潔引壓管。
2、引壓管冷凝：
(1) 當引壓管中已有足夠的冷凝水時，可將三閥組兩側的正負壓閥打開(此時中間的平衡閥仍處于開啟狀態)，讓冷凝水分別進入差壓變送器正負壓室中。由于冷凝水的積沉需要一定的時間，因此開始差壓變送器的顯示值不會準確，等冷凝水完全充滿整個測量系統(包括取壓體、引壓管和差壓變送器的正負壓室)后，差壓變送器的指示機會趨于正常(大概需要2個小時)。
(2)關閉排污閥，讓介質在引壓管中自然冷凝，直到整個管道內全部充滿冷凝水為止(大概需要4個小時)。
3、差壓變送器的排氣：
為保證差壓變送器正負壓腔中的殘余空氣排除干凈，將變送器正負壓室上的排氣氣。
4、差壓變送器調零：
a) 關閉差壓變送器正負壓室上排氣閥。
b) 將三閥組兩側的正負壓閥關閉(此時中間的平衡閥仍處于開啟狀態)。(見下圖)

差壓變送器調零時三閥組狀態圖：
注：差壓變送器調零注意事項：
(1)零位調整螺釘和量程調整螺釘切勿搞混、搞錯。安裝現場切勿
進行差壓變送器的量程調整；
(2)變送器調零時正負壓室及兩側引壓管溫度必須相同，如果兩側
有溫差則調整的零點會隨時間產生漂移；
(3)若在現場用變送器進行正、負遷移補償，則應在偷運狀態下做零位調整。若遷移量過大，則不能再差壓變送器上進行遷移補償。
5、流量測量：
將三閥組兩側的正負壓閥打開，中間的平衡閥關閉，進入測量狀態。
