智能差壓變送器的校驗的具體內容和相關規范要求

       在化工生產領域, 差壓變送器是一種使用非常普遍的儀表，主要用于常見的液位、流量等過程變量進行測量,亦可以用來測量密度。差壓變送器是測量變送器兩端壓力之差的變送器，輸出標準信號（如 4~20mA、0~5V）；差壓變送器與一般的壓力變送器不同的是它們均有2個壓力接口， 差壓變送器一般分為正壓端和負壓端，一般情況下， 差壓變送器正壓端的壓力應大于負壓段壓力才能測量。

       隨著數字技術的不斷推廣與普及，當前差壓變送器的發展也從模擬式向向全數字式過渡,處于過渡時期的變送器可以同時傳輸模擬信號和數字信號， 即能夠比如說符合協議的信號。我們把既能傳輸模擬信號又能傳輸數字信號的這一類差壓變送器叫做智能差壓變送器。我們?nèi)绾伪ＷC智能差壓變送器能在現場能夠正常的工作呢這就需要在使用之前對智能差變做校驗。智能差變的校驗在工廠里是一項儀表工必要的工作,在學校里也是化工自動化及儀表**的一個實訓項目。下面就從我校智能差壓變送器實訓項目人手,談一下智能差變的校驗。



       智能差變的校驗在工廠里儀表工的一項必要工作,在學校里也是化工自動化及儀表**的一個實訓項目。它涉及到一個儀表工的綜合能力,在智能式差壓變送器大量使用的今天,認真做好整個校驗過程不管是儀表工人也好還是在校儀表**學生也好, 都具有很大的實際意義。

---


　　1.智能差壓變送器校驗的內容
　　整個校驗的過程需要運用儀表工對智能差壓變送器的安裝、校驗線路的連接、組態、校準、校驗表格填寫與數據處理等方面的操作技能。所以, 校驗的過程具體可以分成六個方面的內容
　　校驗裝置的檢查、安裝、電路與氣路連接
　　大氣零點修正
　　按要求組態
　　零點、電流校準與線性校驗
　　處理數據據
斷電、拆線與設備歸位

---


　　2.器具清單及說明
　　在校驗過程中要用到壓力源、標準表、參照表、手操器、智能差變、工具等儀器設備。2.1變送器實訓系統技術指標及使用方法
整套校驗系統由變送器調校實訓系統、數字標準壓力校驗儀、指針壓力表、變送器安裝托架、管路連接接頭及附件組成。
　　變送器校驗實訓系統組成由高效氣壓泵、儲壓罐、控制傳感器、智能壓力控制器、氣壓驅動器、精密調節閥微調閥、回檢閥、截止閥、輸出快速接頭和連接管路組成造壓范圍：0-1一兆帕造壓速度：小于60秒微調范圍:0-50一千帕
　　壓力校驗單元：數字壓力校驗儀即標準壓力模塊量程范圍：0到100千帕精度：0.05級功能伏直流電壓輸出可直接校驗一般壓力表、精密壓力表、壓力變送器、差壓變送器、壓力開關等儀表。

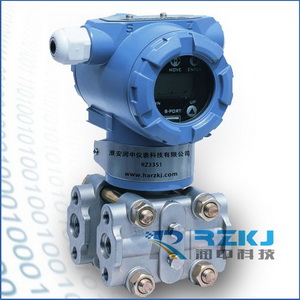

　　智能差壓變送器技術指標

　　2.2.1功能規格
　　測量范圍-186.8千帕到+186.8千帕
　　零點與量程可用本機零點和量程按鈕進行調整,或用手持智能終端遠程調整。零點正、負遷移時,零點負遷移時, 量程下限必須大于或等于測量下限零點正遷移時必須小于或等于測量上限。校驗量程必須大于或等于小量程,選取的大量程不超過大量程。
　　輸出：模擬信號為到毫安直流電流,可以選擇線性輸出或平方根輸出。數字信號益加在到毫安直流模擬信號上, 支持采用協議的手操器。
　　阻尼時間常數時間常數可調, 以秒遞增,小秒,大秒。
　　環境溫度極限一至攝氏度
　　靜壓在兆帕的靜壓范圍內工作時符合性能規格要求。

　　2.2.2銘牌信息
　　電源碎伏直流電壓
　　輸出一毫安直流電流
　　量程一千帕
　　精度級說明標準表的精度不如智能差變高
由于智能差壓變送器的精度往往比較高要高于標準表的精度, 我校使用的變送器校驗系統標準表的精度是級,所以根據標準表精度要高于被校表三倍的標準, 把智能變送器所要達到的精度定位級。


---

　　3.差壓變送器校驗操作規程、步驟

　　3.1器具檢查
　　對照器具清單檢查器具是否具備
　　以壓力校驗系統銘牌信息檢查并口述,
　　檢查銘牌后,擰掉輸出接頭上的堵頭, 檢查封閉“' '型圈是否完好。如出現毛刺立即更換, 關閉回檢閥和截止閥,適當旋出微調閥。壓力校驗臺上電順序上電前先用萬用表測試伏交流電源是否正確, 再擂上交流電源插座,按下校驗臺控制電源開關。
　　標準壓力模塊,作為標準表使用,檢查并口述銘牌信息
　　檢查銘牌后將標準表裝到校驗臺輸出接頭上, 打開電源,選擇變送器狀態并清零, 使用萬用表測量標準模塊上端電流端子確認電壓及極性。然后關閉。
　　壓力表僅作為指示表檢查并口述量程、單位、精度、小刻度,然后將精密壓力表接到校驗臺輸出接頭上。
　　使用萬用表測試大小是否為兩百五十歐姆
　　手操器打開電源開關看電源是否具備,然后關閉
　　智能差變檢查并口述銘牌信息、表體、壓室是否清潔、
　　接線端子。

　　3.2安裝差壓變送器
　　先連接差變和安裝板, 然后安裝到支架上。螺釘對角線安裝, 均勻用力, 不要錯絲。排放螺釘?shù)撞恳哂诘鬃敳课謇迕住?br />
　　3.3連接氣路
　　正確使用四氟帶密封變送器接頭, 管線另一接頭要在校正完大氣零點后再接到校驗臺輸出上。

　　3.4正確連接電路部分
　　重點察看變送器接線端子是否接錯。檢查無誤后申請裁判同意方可通電, 通電后正確選擇標準壓力模塊工作狀態通電后如果需要清零則需要拔掉電源線清零然后插上電源線,要檢查并口述電流是否顯示正常。接線方法是氣壓模塊伏直流電源接變送器正極, 負極出來接經兩百五十歐姆電阻到氣壓模塊電流端子正極。

　　3.5大氣零點修正
　　使用手操器先在量程下限處設置為零, 然后進行零點調整若以上調整零點不歸零可再使用低端微調, 調整完后將氣管接到校驗臺輸出上。在這里一定注意大氣零點調整時差壓變送器的正負兩個壓室必須都通大氣。3.6使用手操器將變送器進行組態并進行電流徽調。具體步驟如下
　　按要求進行組態如將單位設置為千帕, 輸出方式設置成線性,阻尼時間設置成秒,設置位號,設置量程。
　　檢查泄露,按下校驗臺啟動鍵,待打壓完成后, 操作截止閥和微調閥加測量上限壓力檢查泄露, 十秒內泄漏量不超過千帕,否則用肥皂水查漏處理。
　　四毫安電流微調, 操作截止閥和微調閥使壓力處于測量范圍下限時進行四毫安電流微調。先使壓力處于測量下限, 輸人選中四毫安微調之前的電流值,點確認看有沒有變化, 出現變化后點確認看到?jīng)]到四毫安,如果不到, 把當前的值記下來再進人四毫安電流微調進行反復調整。如果沒有變化則選否再輸人一遍原電流值。
　　二十毫安電流微調,操作截止閥和微調閥使壓力處于測量范圍上限時進行二十毫安電流微調。先使壓力處于測量上限,輸人選中二十毫安微調之前的電流值,點確認看有沒有變化, 出現變化后點確認看到?jīng)]到二十毫安, 如果不到,把當前的值記下來再進人二十毫安電流微調進行反復調整。如果沒有變化則選否再輸人一遍原電流值。
　　電流調整完畢符合要求后再檢查檢查零點與量程。下限允許范圍為以均毫安, 上限允許范圍為擬川毫安。

　　3.7五點校驗
　　在所選量程范圍內按百分之零、百分之二十五、百分之五十、百分之七十五、百分之百取五個測量點, 分別進行上、下行程測量,測量過程中注意只能從一個方向緩緩接近測量點。上行程后一點校完后,使差壓上升到上限值的百分之一百零五,保持十秒,然后測下行程。校驗完畢壓力要歸零。十秒后讀取數據。各測點正負千帕為正常操作范圍不算超調, 在此范圍內可自由調整到所需點以到達所需點為準, 在確定到達測點后舉手示意裁判,十秒后裁判讀數, 選手記錄,然后進人下一點。在選手舉手后十秒內壓力變化超出正負千帕的算超調。

　　3.8正確填寫校驗單并處理實驗數據
　　變送器精度按級填寫計算, 原始數據保留小數點后下位, 原始數據、計算數據及其他填寫項不得涂改,空格或虛假數據畫斜線
。
　　3.9斷電與拆卻
各儀器按順序斷電直到電源插頭拔出,標準模塊直接斷電,壓力校驗臺先斷啟動,再斷電源,然后拔出插頭。拆除校驗電路,氣路, 差變裝置、卸下標準壓力模塊及壓力表并歸位,將回檢閥和截止閥為常開狀態放掉壓力后接好輸出接頭, 接頭以及回檢閥和截止閥要處于旋松的狀態以備下次使用。清除接頭四氟帶,工具歸位,清潔。


---

　　4結束語
　　總的來說智能差壓變送器的校驗涉及到一個儀表工的綜合能力, 認真做好整個校驗過程不管是儀表工人也好還是在校儀表**學生也好, 都具有很大的實際意義。
