磁翻板液位計選用浮子材質與加工工藝的及介質密度的關系


　　磁翻板液位計也叫磁浮子液位計，可用于多種液體的罐、塔、槽等容器的液位測量。磁翻板液位計主體外的翻板箱受主體內浮子的作用促其翻板翻動并顯示紅白顏色，并隨浮子的移動指示不同的液面高度。在指示器左側配有醒目的刻度標尺，從而使液位的指示顯得更加清晰。

　　磁翻板液位計的測量結果重復性很好，但是要想有一個更準確的測量結果，需要用戶提供更準確的參數。因為測量準確與否在于浮子的比重制作過程中的配比，那就要求用戶要弄清楚測量介質的真實密度以及操作壓力與操作溫度。重要的一點就是大家都知道的，介質會在不同的溫度下的密度會有變化，因此，這一點對于磁翻板液位計廠家在生產過程中制作浮子的時候要將所要測量的介質的密度參數拿到手。浮子制作時的比重非常重要，在用戶的參數提供不準確時我們如果給用戶供貨而不影響用戶使用就很難保證。

　　關于磁翻板液位計磁浮子的加工工藝：磁浮子隨液位升降而上下移動，浮子內部的磁鋼正好處在液面上，通過磁耦合使外面的翻片翻轉，從而指示液位。在浮子制作過程中，必須要嚴格執行加工工藝：一是磁鐵位置必須擺放正確，根據浮力原理和對應的密度進行嚴格配重，確保浮子真實地反映液位；二是浮子外管焊接確保焊透，杜絕浮子工作長久后出現滲漏的問題。

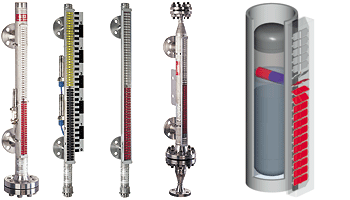

　　1、根據原理以及上圖我們得知，之所以稱之為磁性浮子，一個是因為又磁性，一個是因為浮力，液位上升，浮力影響浮子上升，通過磁性作用刻度指示。那么液位計浮子的浮力就跟液體的密度有關。
　　2、液位計浮子有很多種材質，比如PP材質、UPVC材質、304不銹鋼、316L不銹鋼、1Cr18Ni9Ti、304襯四氟、鈦合金等。
　　3、我們知道磁翻板液位計可以在高溫高壓的情況下測量液位，這里耐高溫耐高壓除了要求主體鋼管、面板以及法蘭之外，還有一個就是要求浮子也要耐高溫耐高壓，也就是液位計浮子的厚度以及材料都不一樣。
根據以上三點，液位計浮子在單獨訂購的時候需要提供：介質密度、腐蝕性程度、介質溫度、壓力。
　
　 　磁性浮子和液位計一樣，也是需要接觸液體的，由于在工業生產現場所要測量的液體介質種類很多，要使得磁浮子能夠正常工作，我們需要根據不同的介質液體來使用不同的材質。比如材質有不銹鋼304材質、316L材質，PP材質、鈦合金材質、四氟材質（四氟乙烯的聚合物。英文縮寫為PTFE）、塑料浮子等等。

　　磁翻板液位計的浮子比重做成比用戶提供的介質密度小很多，*先保證浮子要浮起來，由于該液位計的重復性好，既是這樣用戶在多次測量后就可以推斷出實際液位。但是我們在制作的時候還會在浮子底部焊接一個螺桿，可以加多個螺帽來增加浮子比重。這樣用戶可以根據實際的介質密度來配比浮子的比重，使測量更**！
