液體渦輪流量計的襯里材料選擇及其安裝時的直管段要求

        液體渦輪流量計具有結構簡單、加工零部件少、重量輕、維修方便、流通能力大和可適應高參數等諸多特點，主要用于測量流體物質的流量，與相應的流量積算儀表配套可用于測量液體的流量和總量。液體渦輪流量計現已經被**應用在石化、冶金、科研等領域的計量控制系統。選配備有衛生接頭的產品就可以應用于食品及制藥行業。而根據被測物質的腐蝕性、磨損性、溫度及凝結性等特點，應選擇不同內襯材料的流量計。潤中儀表科技有限公司是一家**從事氣體為液體渦輪流量計生產和制造的企業，多年以來，企業技術人員了為提高工業管道控制系統中液體渦輪流量計儀表的安裝、調試的成功率積累了一定的技術經驗，為工業管道控制系統更高程度的集成化、自動化提供了實踐經驗。撰寫本文專門針對于液體渦輪流量計的襯里材料選擇及安裝直管段要求提出建議。



     常用襯里材料有氟塑料、聚氨酯橡膠、氯丁橡膠和陶瓷等。氟塑料包括聚四氟乙烯、全氟乙丙烯、四氟乙烯和乙烯共聚物和全氟烷基乙烯基醚共聚物玻璃鋼有用作襯里的，也有單獨制成測量管的。今年有采用高純氧化鋁陶瓷制成陳立的，但只限中小口徑傳感器。氯丁橡膠和玻璃鋼用于非腐蝕性或弱腐蝕性液體，如工業用水、廢污水及若酸堿，價格為低廉。氟塑料具有優良的耐化學腐濁性液體。氟塑料中早引用的是聚四氟乙烯，因與測量管間僅靠壓貼，無粘結力，實現注塑成型，與測量管有較強結合力，可用于負壓。

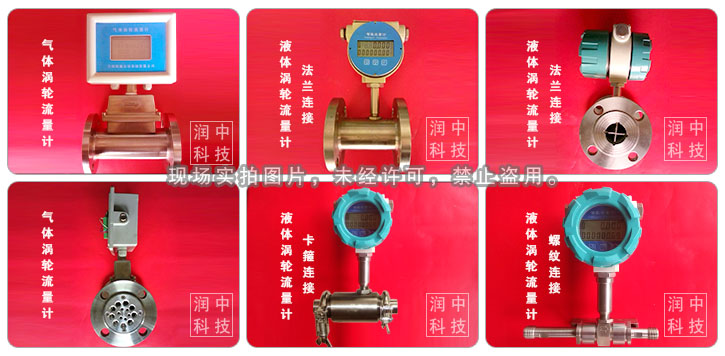

       液體渦輪流量計的安裝方式一般為法蘭式，利用與其匹配的法蘭即可連接管道。在安裝前應確保管道的吹掃、試壓等工作已完成。通過液體渦輪流量計在工業管道控制系統的應用，在儀表的選型、安裝工藝的調整、試驗等方面進行總結。

       智能型渦輪流量計對上下游配管布置不敏感，通常認為無上下游直管段長度要求。國內標草案iso/dis 11451認為流量測量不受旋轉流和流速場剖面畸變影響。然而bs 7405卻認為;上下游直管段長度可小至2d; 在進口端置一金屬(或塑料)網，可有效地改善流速分布畸變，得到分布均勻的氣流;要防止從小管徑突然擴大進入較大口徑儀表，要緩慢過渡。智能型渦輪流量計的前置直管段，帶測量管的流量傳感器需要一定長度前置直管段，對此未作具體規定，而按制造廠建議的值。建議對于在管道中用插入熱絲流速計時，需要(8~10)d的上游直管段和(3~5)d的下游直管段。對帶測量管智能型渦輪流量計所規定的上直管段長度;若在其進口端裝一塊或二快多孔板式流動調整器后，則其長度可大為縮短，只有一組溫度檢測點的插入式智能型渦輪流量計與帶測量管智能型渦輪流量計的上游直管段長度要求相近;

      綜上所述，我們為了確保智能型渦輪流量計的測量精度和使用壽命，在工業安裝中我們必須保證儀表的正確安裝和對直管段的安裝要求，例如當其采用的是多組檢測點的檢測桿或多根檢測桿的時候,直管段長度可縮短很多，通常制造廠會提供建議。(本文由潤中儀表科技有限公司整理發布)
