耐酸堿_耐腐蝕_防腐型流量計

執行標準

公稱通徑

10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000

高流速

15m／s

精確度

DN10~DN600

示值的：±0.5％(流速≥1m／s)；±3mm／s(流速<1m／s)

DN700~DN3000

示值的±0.5％(流速≥0.8m／S)；±4mm／s(流速<0.8m／S)

流體導電率

≥5uS／cm

公稱壓力

4.0MPa

1.6MPa

1.0MPa

0.6MPa

6.3、10MPa

DN10~DN80

DN100~DN150

DN200~DN1000

DN1200~DN2000

特殊訂貨

環境溫度

傳感器

-25℃～+60℃

轉換器及一體型

-10℃～+60℃

襯里材料

聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46)、加網PFA

高流體溫度

一體型

70℃

分離型

聚氯丁橡膠襯里

80℃；120℃(訂貨時注明)

聚氨酯襯里

80℃

聚四氟乙烯襯里

100℃；150℃(訂貨時注明)

聚全氟乙丙烯(F46)

加網PFA

信號電極和接地電極材料

不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢

電極刮刀機構

DN300～DN3000

連接法蘭材料

碳鋼

接地法蘭材料

不銹鋼1Crl8Ni9Ti

進口保護法蘭材料

DN65~DN150

不銹鋼1Crl8Ni9Ti

DN200~DN1600

碳鋼+不銹鋼1Crl8Ni9Ti

外殼防護

DN10～DN3000分離型橡膠或聚氨酯襯里傳感器

IP65或IP68

其他傳感器、一體型流量計和分離型轉換器

IP65

間距(分離型)

轉換器距離傳感器一般不超過100m

電源

交流

85～265V，45～400Hz

直流

11～40V

操作鍵和顯示

按鍵式

4個薄膜按鍵可設定選擇全部參數，也可利用PC機(RS232)對轉換器設定編程；
3行LCD寬視角、寬溫、帶背光顯示；
第1行顯示流量值；
第2行顯示流量單位；
第3行顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。

磁鍵式

內部積算器

正向總量、反向總量及差值總量。

輸出信號

單向模擬輸出

雙向模擬輸出

下限限制為。或4mA，其他同單向模擬輸出。

雙向脈沖輸出

雙路報警輸出

數字通訊

RS232，RS485，HART

襯里材料

主要性能

高介質溫度

適用范圍

一體型

分離型

聚四氟乙烯（F4)

是化學性能穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。

70℃

100℃ 150℃ (需特殊訂貨)

1、濃酸、堿等強腐蝕性介質。 2、衛生類介質。

聚全氟乙丙烯（F46)

同F4，耐磨性、抗負壓能力高于F4。

同上

聚氟合乙烯（Fs)

適用溫度上限較聚四氟乙烯低，但成本也較低。

80℃

聚氯丁橡膠

1、有極好的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。

80℃ 120℃ (需特殊訂貨)

水、污水、弱磨損性的泥漿礦漿。

聚氨酯橡膠

1、耐磨性能極強。

2、耐腐蝕性能較差。

80℃

中性強磨損的礦漿、煤漿、泥漿

法蘭種類

適 用 范 圍

接地法蘭(或接地環)

適用于非導體管道，如塑料管道，但有接地電極的傳感器不需要。

進口保護法蘭

當介質有強磨損性時選用。

電極材料

耐蝕及耐磨性能

不銹鋼0Crl8Nil2M02Ti

用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。

哈氏合金B

對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。

哈氏合金C

能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fc＋、Cu＋下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕

鈦

能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硫酸)、有機酸、堿的腐蝕。不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕，但如酸中含有氧化劑(如硝酸、Fc＋、Cu＋)時，則腐蝕大為降低。

鉭

具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐一化學介質(包括沸點的鹽酸、硝酸和l 50℃以下的硫酸)的腐蝕。在堿中刁；耐蝕。

鉑／鈦合金

幾乎能耐一切化學介質，但不適用于王水和銨鹽。

不銹鋼涂覆碳化鎢

用于無腐蝕性，強磨損性的介質。

注： 由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。

口徑mm

流量范圍m³/h

口徑mm

流量范圍m³/h

φ15

0.4~6

φ500

400～6000

φ20

0.6～12

φ600

600～10000

φ25

1.0～16

φ700

800～12000

φ40

2.5～40

φ900

1200～20000

φ50

4.0～60

φ1000

1600～25000

φ65

6.0～120

φ1200

2500～30000

φ80

10～160

φ1400

3000～50000

φ100

16～250

φ1600

3000～60000

φ150

40～600

φ2000

6000～100000

φ200

60～1000

φ2200

1367.78～136778.4

φ250

100～1600

φ2400

1627.78～162777.6

φ300

160～2500

φ2600

1910.38～191037.6

φ350

200～3000

型號

口徑

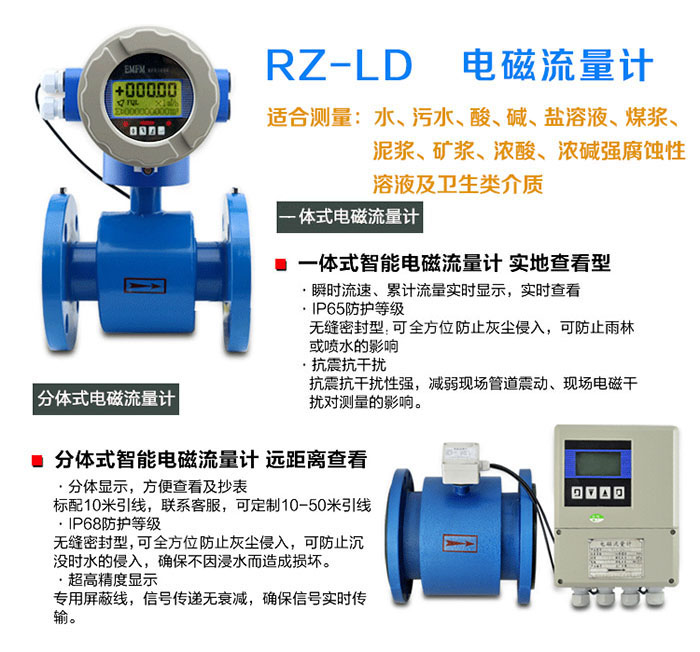

RZ-LD

10~2600

代號

安裝形式

Y

一體式

F

分體式

代號

轉換器型號

ZA

圓形

ZB

方形（僅適用于分體式）

（交流）220V AC 50Hz(90~245V AC 50Hz)

（直流）24V DC (20~36V DC)

鋰電池供電（不帶信號輸出）

代號

防爆要求

N

無防爆

EX

防爆（僅適用于分體式）

代號

介質溫度

T1

≤65℃

T2

≤120℃

T3

≤180℃(僅適用于分體式）

代號

內襯材質

NE

氯丁橡膠（≤65℃）

PVC

聚氯乙烯（≤70℃）

PTFE

聚四氟乙烯（≤180℃）

代號

電極材質

316L

不銹鋼

HC

哈氏合金C

HB

哈氏合金B(yǎng)

Ti

鈦

Ta

鉭
