明渠流量計

非滿管狀態流動的水路稱作明渠(open channel)，明渠流量計的應用場所有城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。我公司生產與明渠流量計配套使用的各種規格的量水堰槽（巴歇爾槽）、堰板（三角堰，矩形堰）。提供各種規格（B=25、B=51、B=76、B=152、B=228、B=250、B=300、B=450、B=600、B=750、B=900、B=1000、B=1200、B=1500、B=1800）

---

明渠流量計的結構與組成：
明渠流量計測量系統的組成方法一般由一臺流量顯示儀、一臺流速計、一臺液位計組成；也可由一臺流量顯示儀、多四臺流速計、一臺液位計組成的多點流速測量的明渠流量系統。明渠流量計系統，適用于水庫、河流、水利工程、城市供水、污水處理、農田灌溉、水政水資源等矩形、梯形明渠及涵洞的流量測量。明渠流量計品種很多，常見的有堰式明渠流量計和槽式明渠流量計兩大類。

明渠流量計的測量原理：

      與明渠流量計(RZ-1D 型超聲波明渠流量計)配合使用，把明渠內流量的大小轉成液位的高低。測量明渠內水的流量。如灌渠、污水溝、城市下水道的流量。

材質：
      玻璃纖維不飽和聚酯復合、還有不銹鋼材料。

流量范圍：

流量范圍：10升/秒～1000升/秒(由配用巴歇爾槽的規格決定)

特點
      精度高、耐腐蝕性強、耐候性好、不易變形龜裂、外形美觀，輕質高強。

---

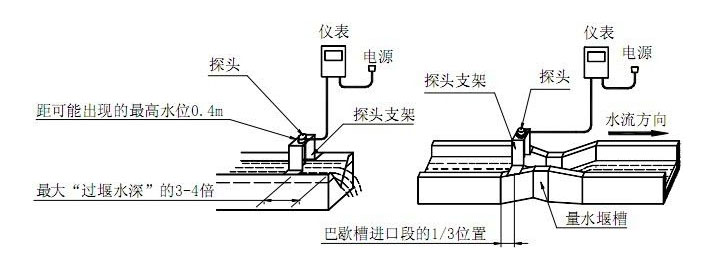

明渠流量計安裝使用時的注意事項：
• 巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。
• 巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。
• 巴歇爾槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。
• 巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。

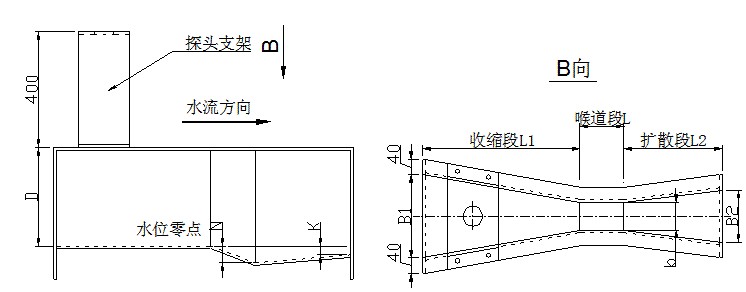

序	b值	長*寬*高	大 流 量	收縮段(mm)			喉道段(mm)			擴散段(mm)			墻高(mm)	體積
號	（mm）	(mm)	（立方米/小時）	B1	L1	La	b	L	N	B2	L2	K	D	（立方米）
1	25	635*267*265	19.44	167	356	237	25	76	29	93	203	19	230	0.04
2	51	774*314*305	47.52	214	406	271	51	114	43	135	254	22	260	0.07
3	76	914*359*517	115.56	259	457	305	76	152	57	178	305	25	460	0.17
4	152	1525*500*730	399.6	400	610	407	152	305	114	394	610	76	610	0.56
5	228	1630*675*890	900	575	864	576	228	305	114	381	457	76	770	0.98
6	250	2845*980*1060	900	780	1325	883	250	600	230	550	920	80	800	2.96
7	300	2870*940*1200	1440	840	1350	902	300	600	230	600	920	80	950	3.24
8	450	2945*1120*1200	2268	1020	1425	948	450	600	230	750	920	80	950	3.96
9	600	3020*1300*1200	3060	1200	1500	1000	600	600	230	900	920	80	950	4.71
10	750	3095*1480*1200	3960	1380	1575	1053	750	600	230	1050	920	80	950	5.50
11	900	3170*1660*1200	4500	1560	1650	1099	900	600	230	1200	920	80	950	6.31
12	1000	3200*1780*1250	5400	1680	1705	1139	1000	600	230	1300	920	80	###	7.12
13	1200	3320*2020*1250	7200	1920	1800	1203	1200	600	230	1500	920	80	###	8.38
14	1500	3470*2380*1250	9000	2280	1950	1203	1500	600	230	1800	920	80	###	10.32
15	1800	3620*2740*1250	10800	2640	2100	1203	1800	600	230	2100	920	80	###	12.40
