磁翻板液位變送器

產品編號：RZ-UHZ

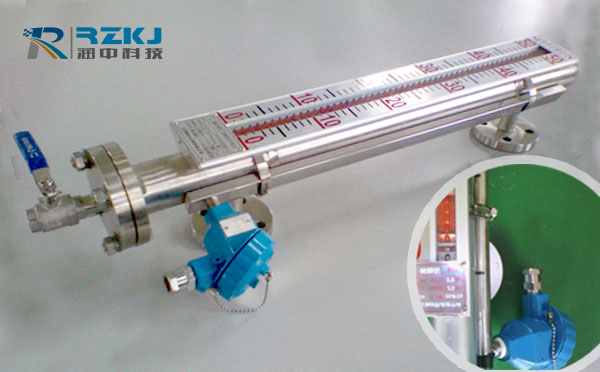

產品名稱：RZ-UHZ系列磁翻板液位變送器
產品類別：磁翻板液位變送器

工作原理及用途
RZ-UHZ磁翻板液位變送器由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋等組成，用于各類液體容器的液位測量。能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上JG系列液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。磁翻板液位變送器具有顯示直觀醒目、不需電源，安裝方便可靠，維護量小，維修費用低的優點，是玻璃管，玻璃板液位計的升級換代產品。RZ-UHZ磁翻板液位變送器**用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。

用戶還可根據工程需要，配合磁控液位計使用，可就地數字顯示，或輸出4~20mA的標準遠傳電信號，以配合記錄儀表，或工業過程控制的需要。也可以配合磁性控制開關或接近開關使用，對液位監控報警或?qū)M(jìn)液出液設備進行控制。
磁翻板液位指示器安裝在桶槽外側或上面，用以指示和控制桶槽內的封形式可根據需要加裝排污閥。接續法蘭可接受定制液位高度的一種控制儀表，指示器由磁性色片組成，當本體管內的磁性浮球隨液位上升時色片翻轉，即可顯示液位高度。也可在本體管上加裝磁性開關或遠傳變送器，輸出開關信號或模擬量信號。適合用于高溫、高壓、耐腐蝕等場合，可就地顯示和遠程控制。本體管采用無縫鋼管,連接管處采用拉孔焊接，內部無劃痕。安裝方式可選擇側裝和頂裝，本體下端密封。
RZ-UHZ磁翻板液位變送器的選購

RZ-UHZ磁翻板液位變送器有側裝和頂裝二種安裝方式，無論那種方式都可以捆綁遠傳裝置，使液位計即可以就地顯示液位,又可以遠程監控液位。捆綁后的RZ-UHZ磁翻板液位變送器可稱為遠傳型RZ-UHZ磁翻板液位變送器。

磁翻板捆綁式遠傳變送器
由液位傳感器和轉換模塊組成，該變送器的傳感器以捆綁的形式固定在液位計主導管外側，使其處于液位計同一磁耦系統中，當磁性浮子隨液位上下移動時，對應液位位置的干簧芯片組受浮子內磁場的作用而動作，電阻鏈阻值發生變化，通過轉換模塊將變化的電阻信號轉換成二線制4～20MADC標準信號輸出，該信號可方便地與我公司生產的微電腦工業智能控制儀配套使用，或接其它二次儀表，從而達到顯示、控制、調節和報警的目的。變送器機殼內線路板上有零位調整旋鈕和滿量程調整旋鈕，可方便的確定零位和滿量程點位。

磁翻板液位變送器特點
結構簡單、安裝方便、性能可靠.耐腐蝕、防爆、顯示清晰。

磁翻板液位變送器主要技術指標
1、量程范圍：300～19000
2、介質密度（g/cm3）：0.5～2
3、介質粘度： ≤0.02Pa.S
4、工作溫度℃：-40～350
5、壓力等級（MPa）：≤32
6、測量精度：≤±10
7、安裝方式：側裝式、頂裝式、底裝式
8、防護等級：IP65
9、防爆等級：ibⅡCT4（本安型）、dⅡBT3（隔爆型）
10、傳輸方式：4～20mA 或 開關量
11、接口法蘭：PN4.5　DN25　 HG20593（側裝式）
PN1.0　DN100　HG20593（頂裝式、底裝式），也可根據客戶需要訂制螺紋連接或是卡箍連接。

調試須知
RZ-UHZ磁翻板液位變送器捆綁式遠傳變送器出廠時經調校檢定合格后用抱箍固定在一起。用戶安裝前可進行整體調試（卸下底法蘭、移動磁性浮子、指示器指示底位置應與變送器輸出相對應）。也可將變送器拆下來進行單獨調試，方法是用磁鋼置于變送器傳感器部分零位標記處，此時輸出應為4mA；用磁鋼置于變送器傳感器部分滿度標記處，此時輸出應為20mA。若零位、滿度超差，即可調節零位電位器和量程電位器，反復調整，直到達到要求為止。變送器單獨調試好以后，要重新用抱箍固定在液位計主導管外側，必須注意的是液位計的下引液管中心線必須對準指示器刻度標尺的零位和變送器傳感器部分的零位標記處。

安裝與維護
1、液位計安裝必須垂直，以保證浮球組件在主體管內上下運動自如。 　　
2、液位計主體周圍不容許有導磁體靠近否則直接影響液位計工F確工作。 　　
3、液位計安裝完畢后，需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。 　　
4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。 　5、因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計安裝完畢后，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。如果在出廠時已經將浮球組件安裝在主體管內，為保證運輸過 　　程中不伎浮球組件損壞，我們用軟卡將浮球組件固定在主體管內，安裝時只要將軟卡抽出即可。 　　
6、根據介質情況，可定期找開排污法蘭清洗主體管沉淀物質。
